．3D模型：
．商品簡介：

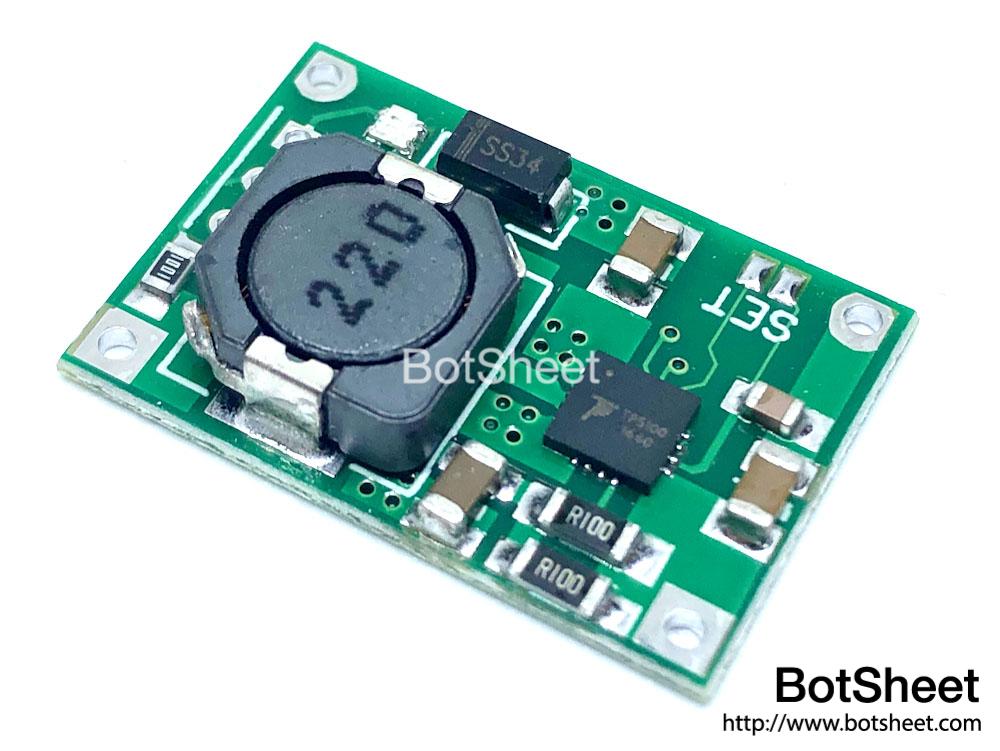

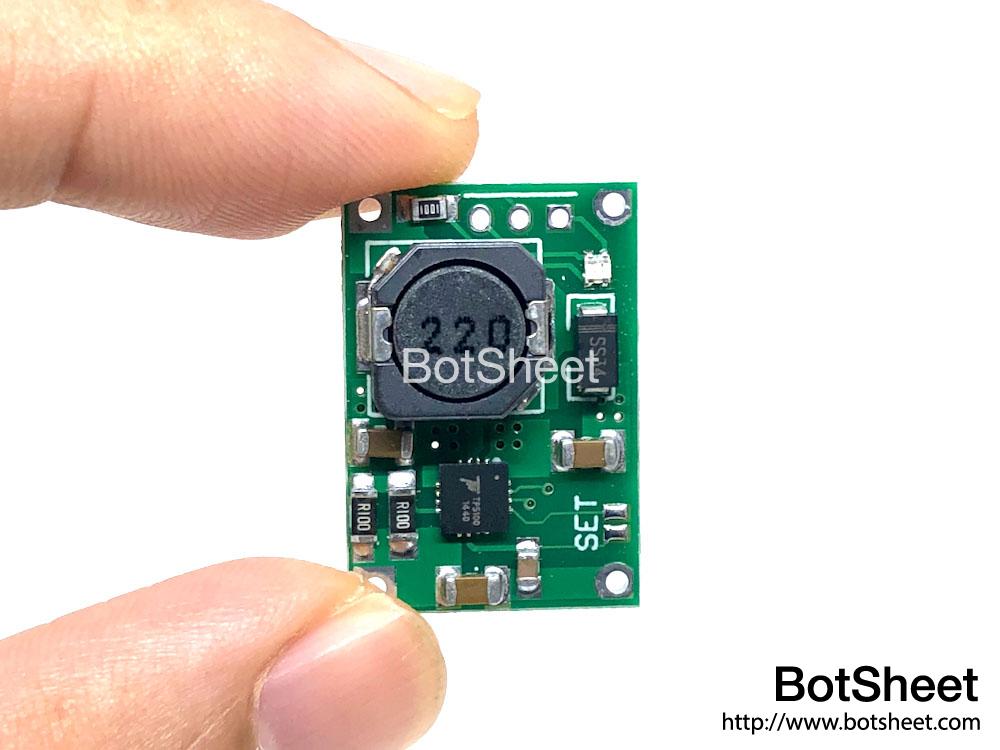

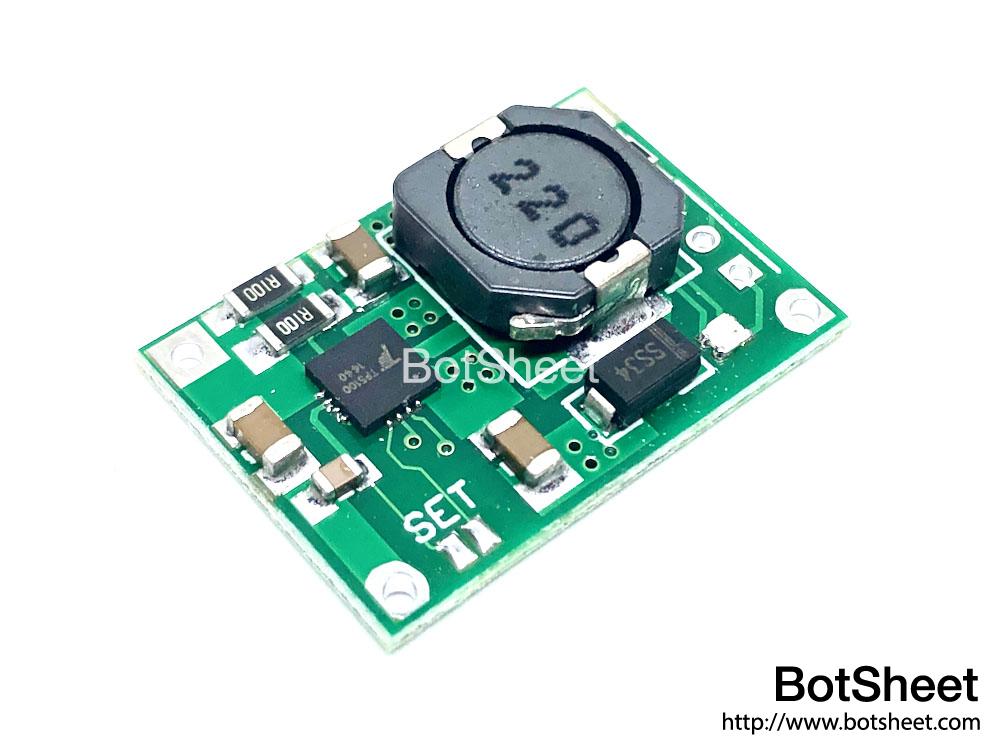

TP5100是一個集成保護板的鋰電池充電器，具有開關模式降壓拓撲結構。它具有為單體或雙體鋰電池充電的所有集成功能，以及一些外圍元件。
TP5100 鋰電池充電模組可以作為單顆或兩顆鋰電池的充電器，模組帶有四個電源輸入和輸出是IN+，能接受5V到18V輸入電壓，BAT+是電池輸出，用於連接電池正極，兩個GND引腳用於輸入和輸出，板上還有一個用於充電和充電指示器LED的引腳。
．主要用途：
為單顆或兩顆鋰電池充電
．應用範圍：
鋰聚合物電池充電器
太陽能採集系統
嵌入式電子產品
電池供電的電器
．商品特色：
能夠為單顆或兩顆鋰電池充電
可編程充電電流，最高可達2A
撞有保護板，能夠保護溫度、過電流和欠電壓情況
涓流充電、恆流充電和恆壓充電
擁有PWR_ON開關，用於控制電源電池
．商品規格：

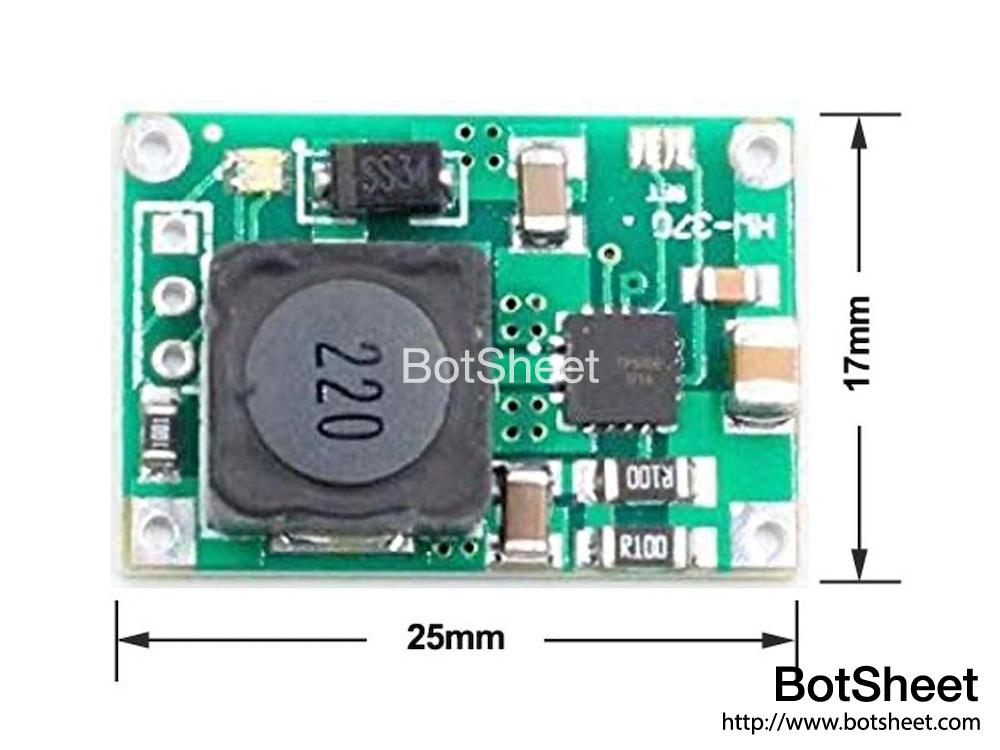

尺寸：25*17*4mm
重量：3g
輸入電壓：5V至18V（最大20V）
輸出電流：0.1A至2A (可編程)
充電狀態：滿載和空載藍燈，充電紅燈
開關頻率：400Khz，可用電感量20uH及以上
保護芯片：溫度保護，過電流保護，欠電壓保護

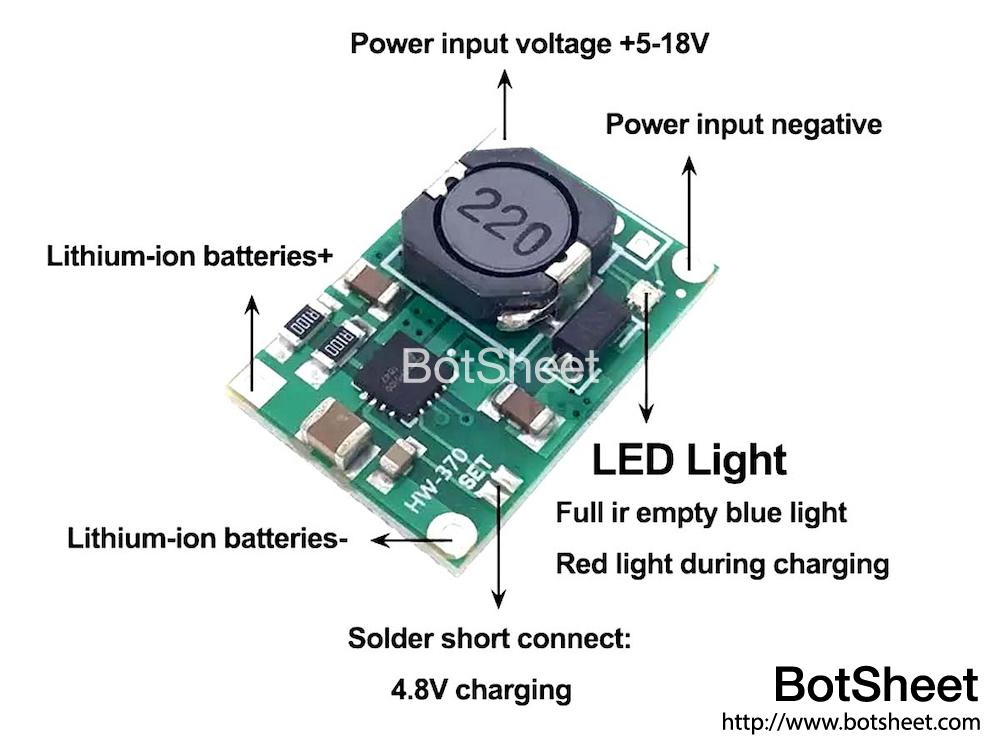

．接線說明：
VIN+：輸入電壓引腳（最大20V）
GND：輸入地線參考
BAT+：電池正極輸出
GND：電池負極
CHARGING (充電)：LED輸出，指示充電
蓄電池正極：LED接地參考
CHARGED (充電)：LED輸出，指示電池已充電
．商品包含：
1 x TP5100 鋰電池充電模組
．示範影片：
