．3D模型：
．商品簡介：
NodeMCU v2 馬達擴展板是一款兼容NodeMCU v2的一款大電流馬達驅動擴展板，採用ST意法半導體公司生產的大功率馬達專用驅動全橋芯片L293D，可直接驅動2路直流馬達或者1路步進馬達，驅動電流最大可以達到1.2A，內部配置邏輯芯片完成馬達IC驅動，因此僅僅佔用控制板D1、D2、D3、D4四個端口，分別作為PWMA（馬達A轉速）、PWMB（馬達B轉速）、DA（馬達A方向）、DB（馬達B方向）功能。

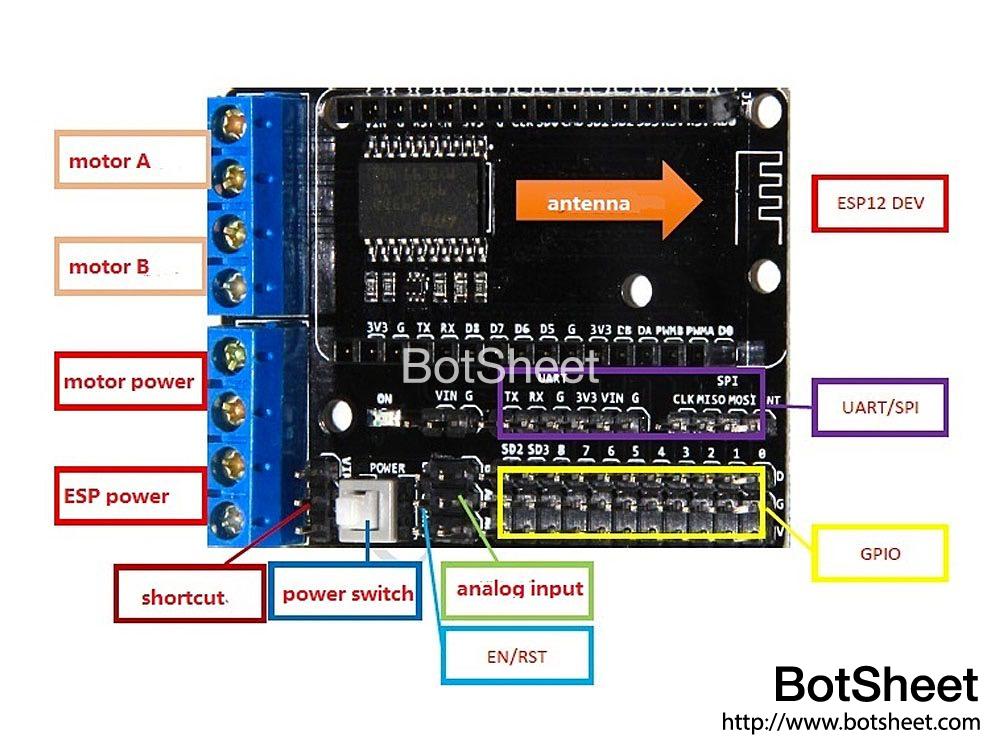

擴展板同時引出VIN、3.3V、DIO、AIO、SDIO、UART、SPI、RST、EN等多個引腳，可以方便地接入各種傳感器（溫濕度、蜂鳴器、照明、繼電器等）。
採用人性化設計方案，使用電源按鈕開關，用戶可以方便地進行電源開關。
．主要用途：
為NodeMCU v2簡化馬達驅動及傳感器接駁方式
．延伸應用：
製作智能小車
．商品特色：
– 專為NodeMCU v2定製的馬達驅動擴展板
– 擴展板同時引出VIN、3.3V、DIO、AIO、SDIO、UART、SPI、RST、EN等多個引腳，可以方便地接入各種傳感器（溫濕度、蜂鳴器、照明、繼電器等）。
– 採用人性化設計方案，使用電源按鈕開關，用戶可以方便地進行電源開關。
．商品規格：

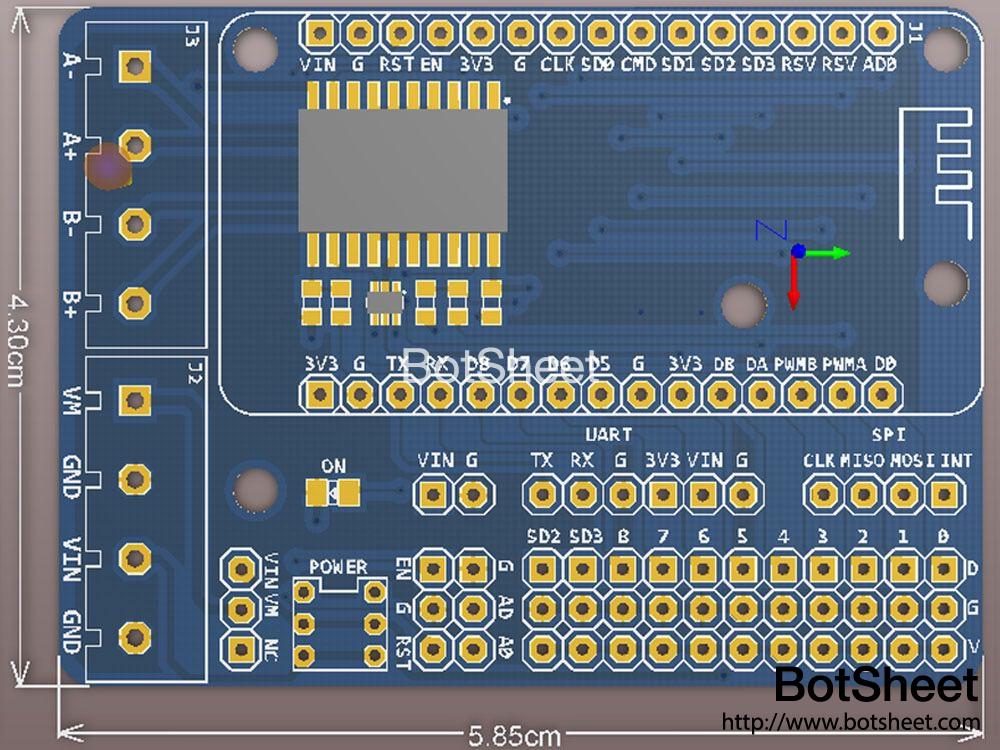

尺寸：43*58*12mm
重量：20g
馬達芯片：L293D
馬達電源輸入(VM)：4.5V – 36V，可單獨供電
控制電源輸入(VIN)：4.5V – 9V（最大10V），可單獨供電
邏輯工作電流(Iss)：≦60mA（Vi=L），≦22mA（Vi=H）
驅動工作電流(Io)：≦1.2A
馬達持續输出電流：600mA(每個Channel)
馬達峰值輸出電流：1.2A (每個Channel)
最大耗散功率：4W
驅動形式：雙路大功率H橋
控制端口：馬達A – D1，D3；馬達B-D2，D4；
D1為PWMA（馬達A轉速）、D2為PWMB（馬達B轉速）、D3為DA（馬達A方向）、D4為DB（馬達B方向）
注意：板上帶有短路子(短路VM和VIN)，可以方便地使用一路電源（必須4.5V～9V）同時完成電機的驅動與控制
．商品包含：
1 x NodeMCU v2 馬達擴展板
・示範短片：
・程式範例：
