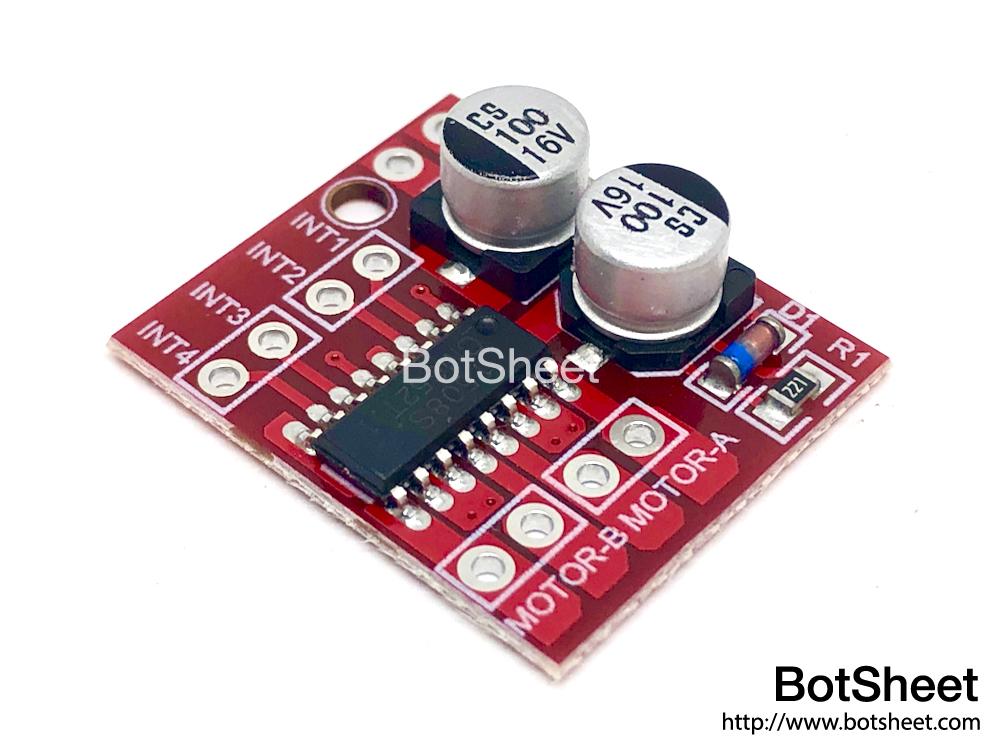

MX1508 微型馬達驅動板

．3D模型：

．商品簡介：
這款微型馬達驅動板採用MX1508 芯片，是一款微型的馬達驅動器，可以控制額定電流高達2A的直流馬達，運用PWM調速控制器驅動馬達，適用於各種創客項目，這款迷你雙通道直流馬達驅動模組非常適合用於電池供電的智能車、玩具車、機械人。輸入電源電壓為2V至10V，可驅動兩個直流馬達或一個4線2相步進馬達，可實現正向旋轉或反向旋轉，可調節轉速。

MX1508集成電路集成了兩個H-channel 的驅動電路，設計有N-channel 和 P-channel 功率MOSFET，適用於控制玩具車和其他應用的電機。模組還有一個內置的熱保護電路和一個共同傳導電路，有助於防止輸入引腳處於浮動狀態時電機出現故障。

．主要用途：
驅動兩個直流馬達或一個4線2相步進馬達，可實現正向旋轉或反向旋轉，可調節轉速。

．商品特色：
1.雙H橋馬達驅動芯片可驅動兩臺直流馬達或一臺4線2相步進馬達。
2.內置TSD，不用擔心電機熄火。
3.超小體積，適合組裝和汽車。
4.內置共導電路，輸入端空載，電機不失靈。

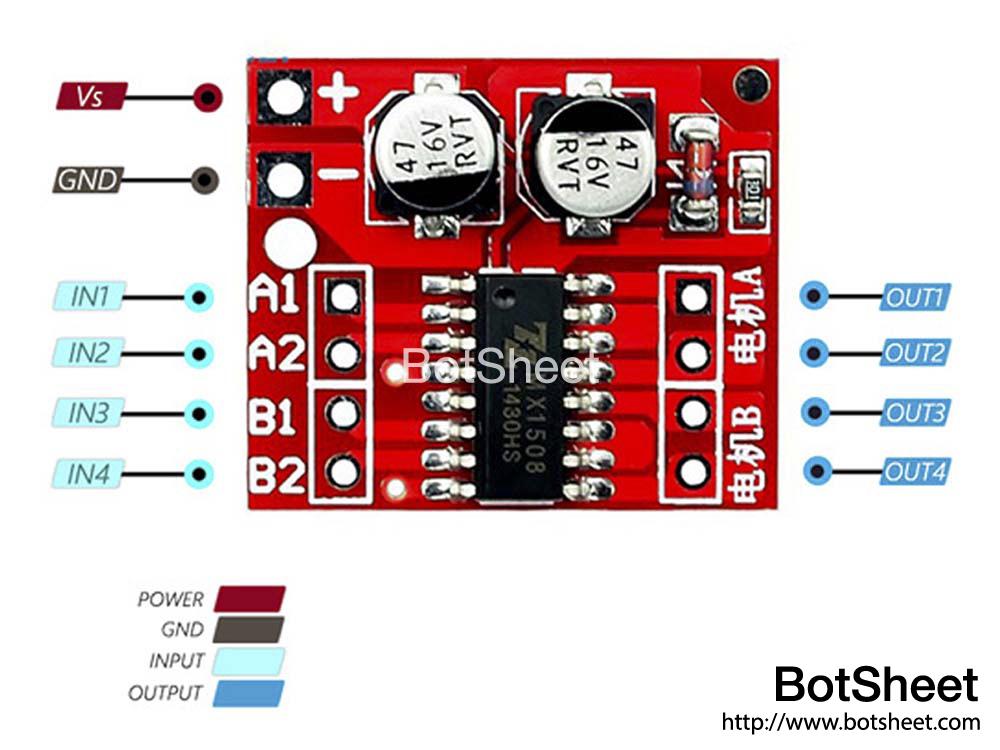

．接線說明
VS -> 電源正極
Gnd -> 電源負極
Motor A -> 馬達 A
Motor B -> 馬達 B
IN1 -> 信號1 – 馬達 A
IN2 -> 信號2 – 馬達 A
IN3 -> 信號3 – 馬達 B
IN4 -> 信號4 – 馬達 B

．商品規格：
尺寸：24.7*21*7mm
重量：9g
馬達芯片：L298N
電源電壓：DC 2V-10V
信號輸入電壓：DC 1.8-7V
工作電流：1.5A
峰值電流：2.5A
待機電流：小於0.1uA
安裝孔直徑：2mm
Library：https://github.com/Saeterncj/MX1508
