．3D模型：
．商品簡介：

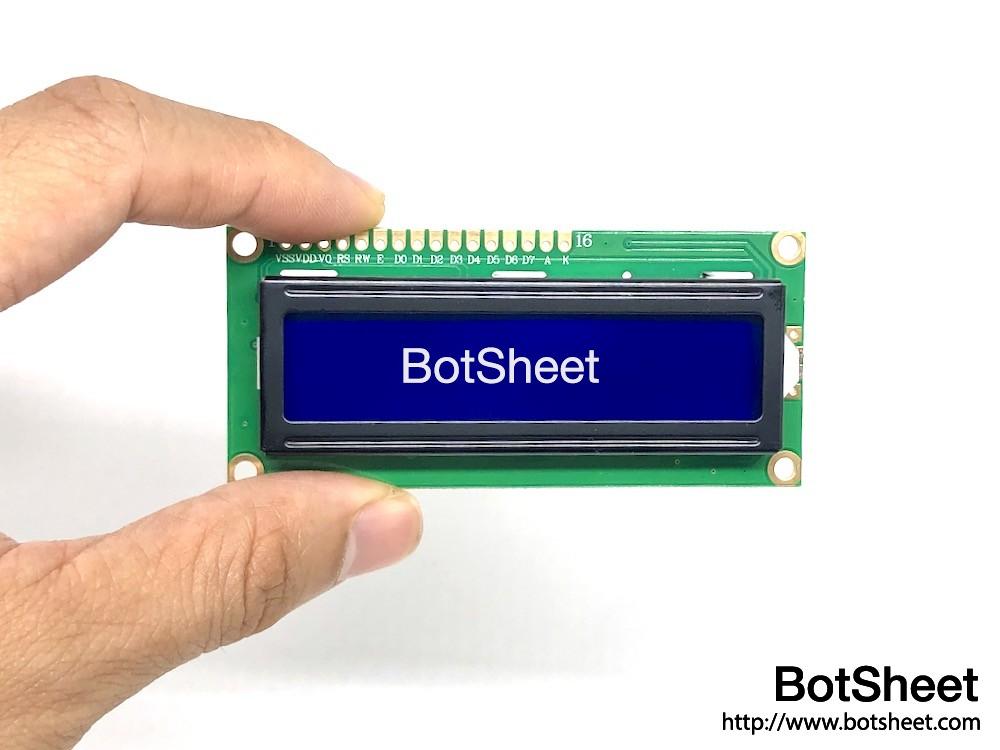

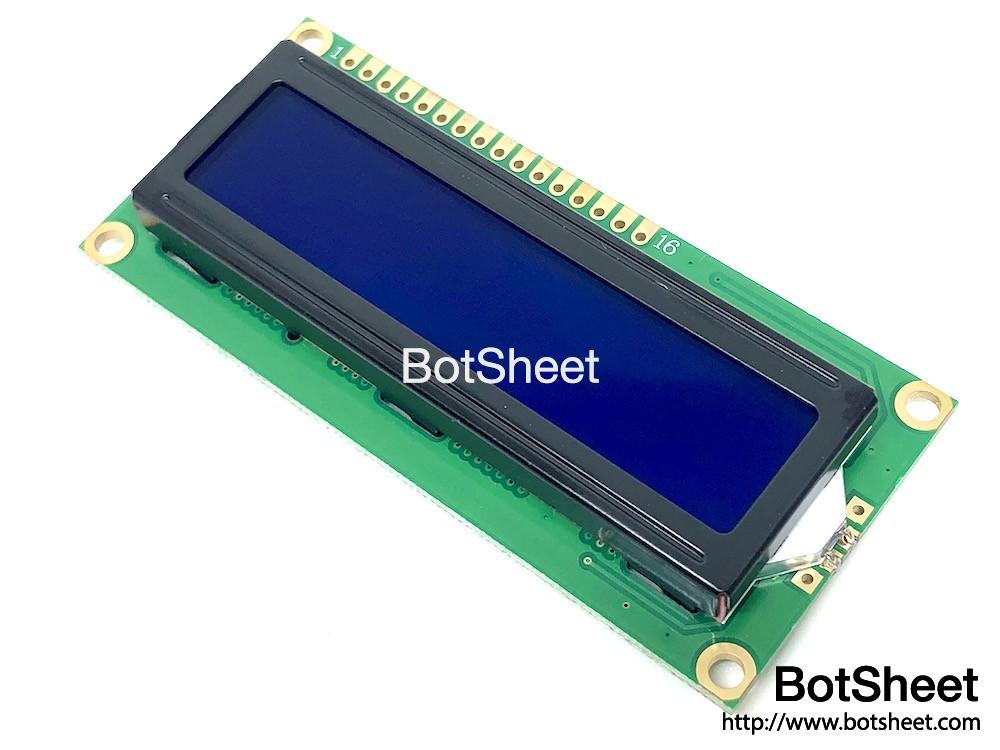

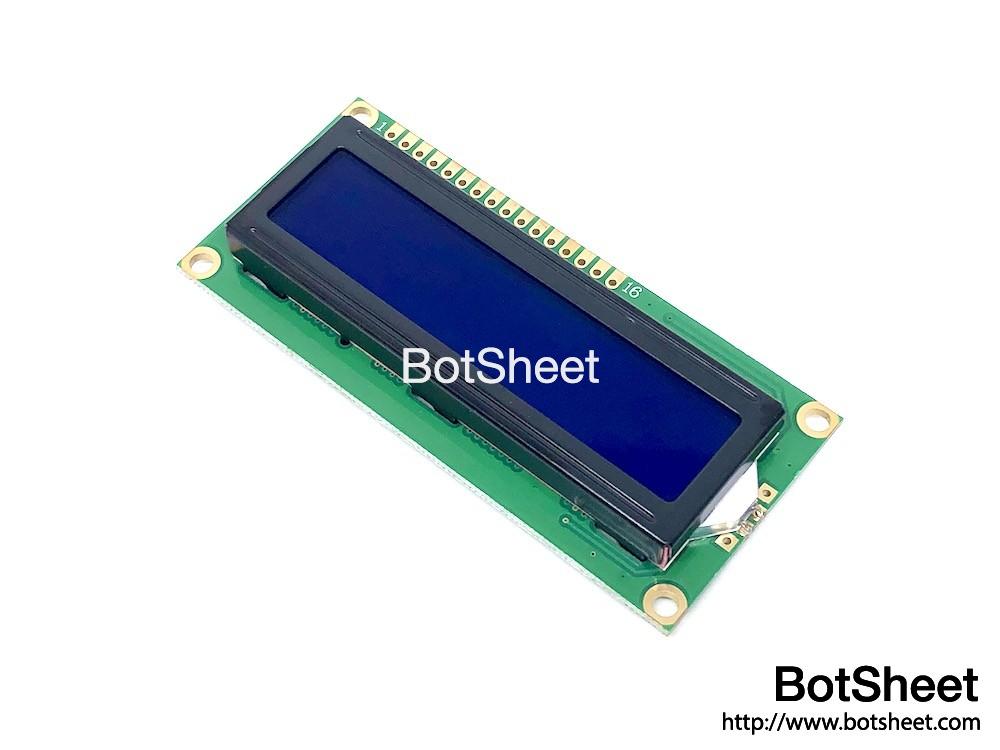

這款型號為1602A的LCD液晶顯示屏，能夠顯示2行文字，每行16字的容量，使用簡便。
．主要用途：
把Arduino的資料傳送出來，SPLC780D1芯片接收ASCII 碼進行編碼，然後在顯示在LCD 螢幕上。
．商品特色：
性價比高
．商品規格：
尺寸：80*36*10mm
重量：29g
型號：1602A
芯片：SPLC780D1
電壓：5V
字體顏色：白字
背光顏色：藍光
字形黨：ASCII 碼
單行顯示字數：16 個字
行數：2 行
腳位數：16
．接線說明：
編號 名稱 說明
PIN1 VSS 地，0V 輸入
PIN2 VCC 電源，5V 輸入
PIN3 VEE 字體亮度，對地接電阻 470~2K
PIN4 RS RS = 0：命令暫存器。RS = 1：資料暫存器。
PIN5 R/W R/W = 0：寫入。R/W = 1：讀取。
PIN6 E E = 0：LCD 除能。E = 1：LCD 致能。
PIN7 DB0 資料線 0 (4 線控制使用)
PIN8 DB1 資料線 1 (4 線控制使用)
PIN9 DB2 資料線 2 (4 線控制使用)
PIN10 DB3 資料線 3 (4 線控制使用)
PIN11 DB4 資料線 4
PIN12 DB5 資料線 5
PIN13 DB6 資料線 6
PIN14 DB7 資料線 7
PIN15 LED+ 背光正電源，5V
PIN16 LED- 背光負電源，0V
．商品包含：
1 x LCD液晶顯示屏 1602A (SPI介面)
