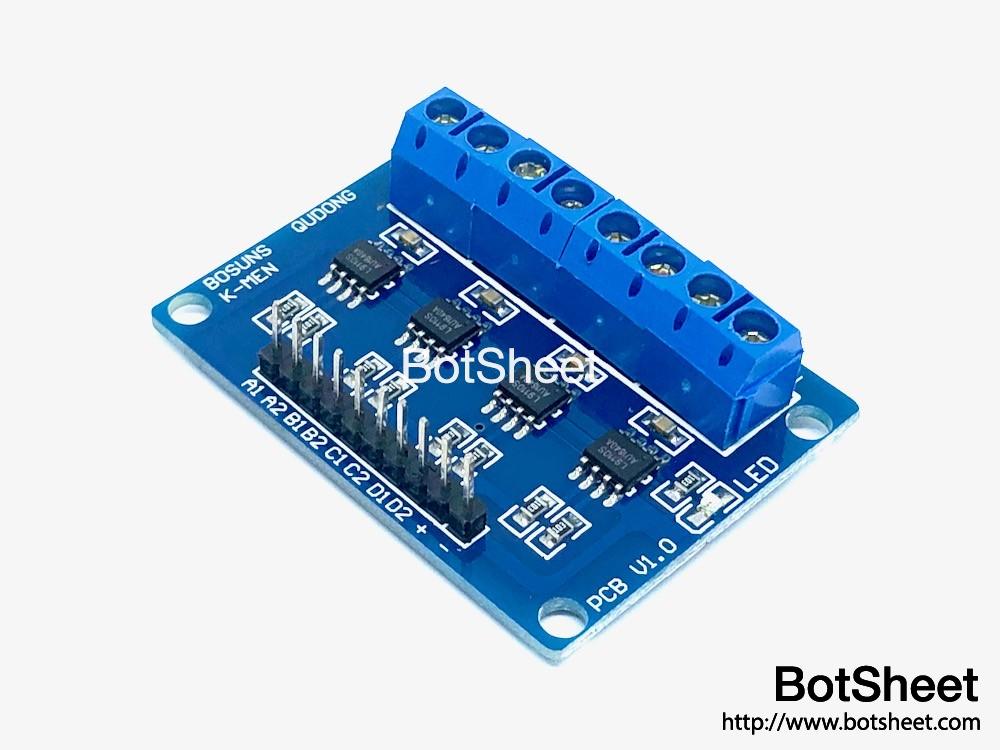

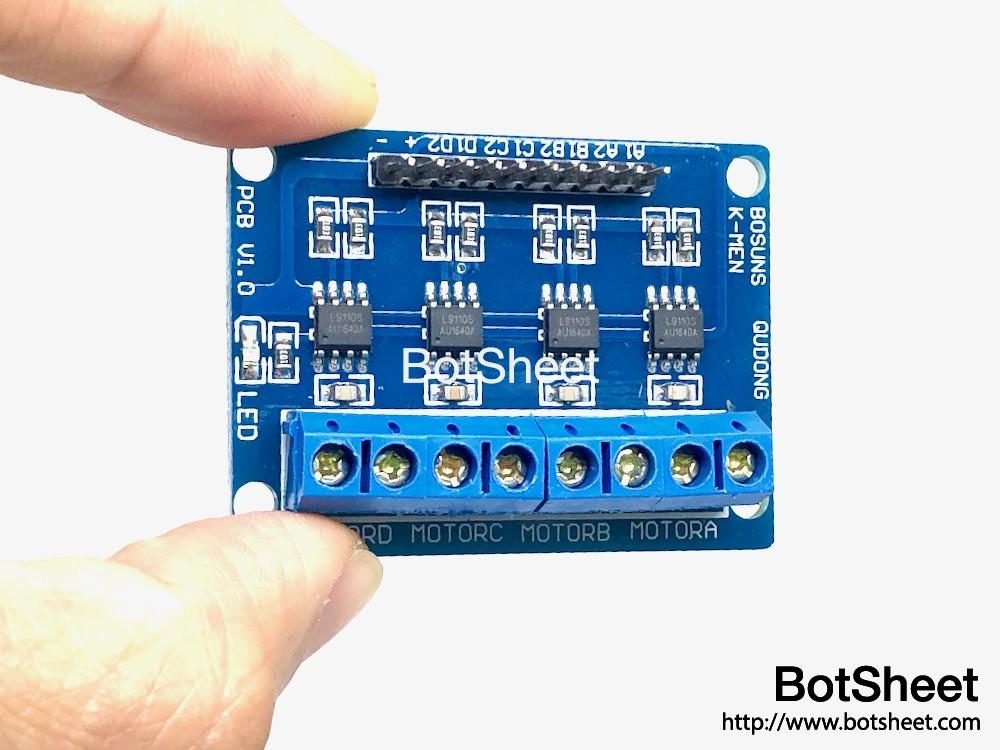

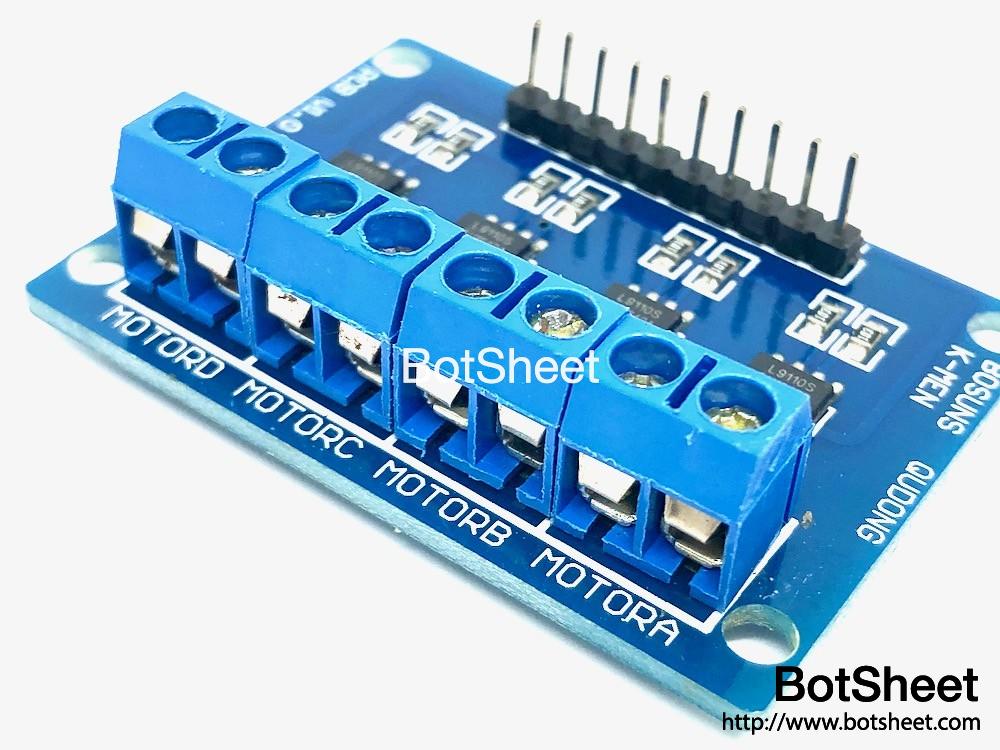

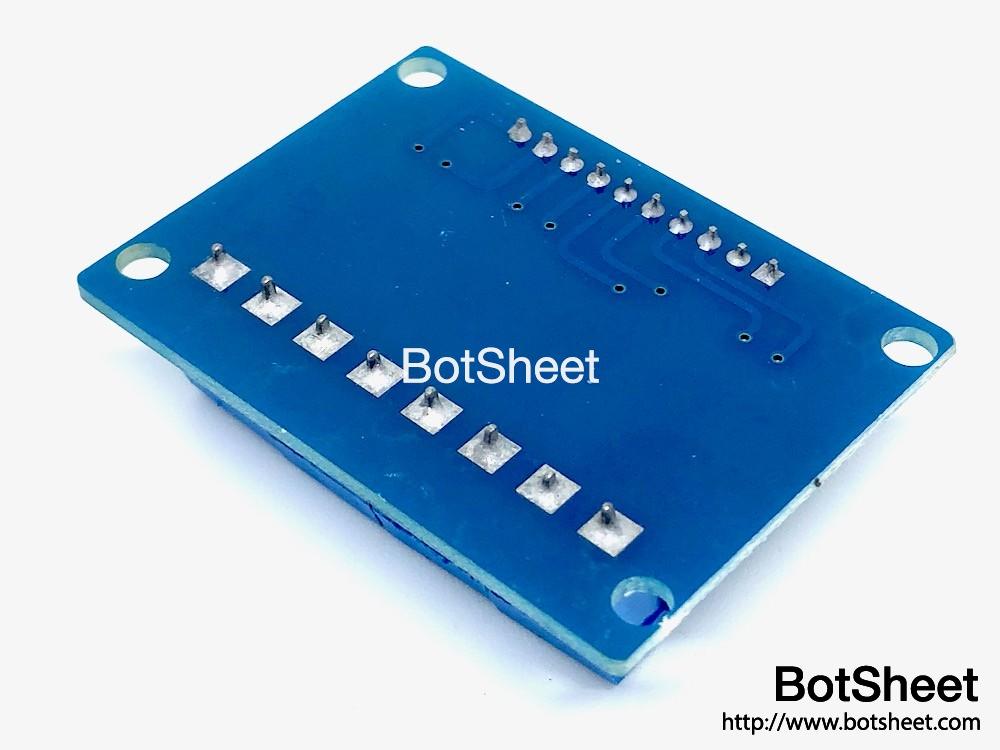

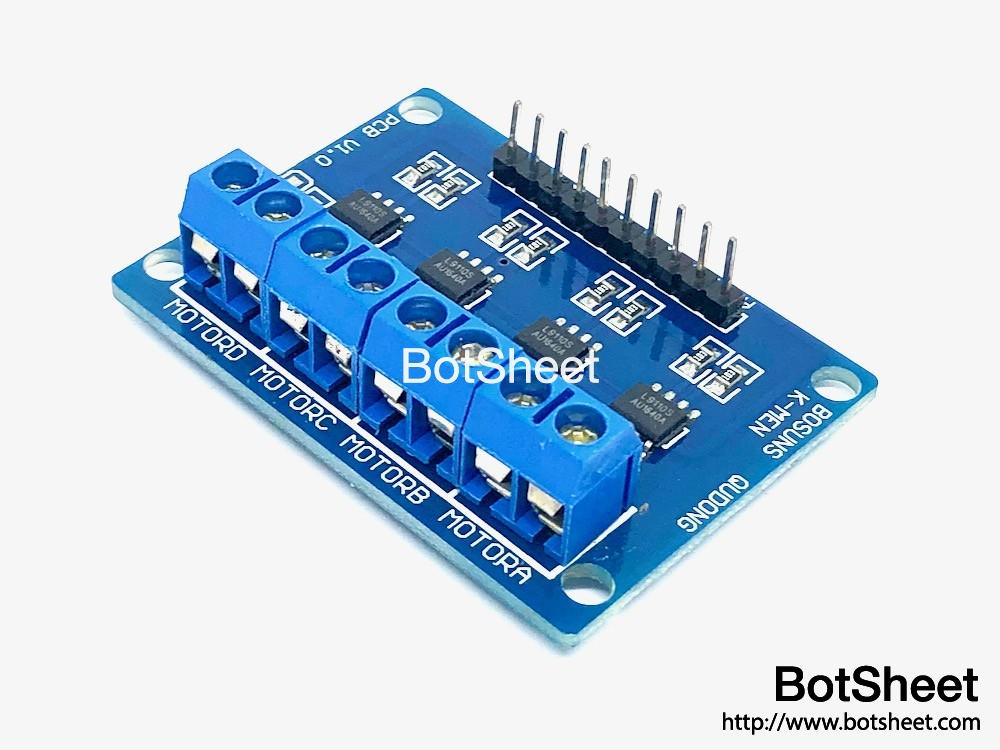

L9110S 四路馬達驅動模組





．3D模型：



．商品簡介：
這款馬達驅動模組基於L9110S芯片設計，能夠讓 Arduino 控制4個2.5V – 12V的DC馬達或2個4線2相步進馬達，體積小巧，接線簡單清晰，板上還帶有M3螺孔，是制作制作智能小車的利器。



．主要用途：
– 讓Arduino 控制兩個DC馬達
– 制作智能小車



．商品特色：
– 可以同時推動4個DC馬達或2個4線2相步進馬達
– 體積小巧
– 接線簡單清晰
– 板上帶有M3螺孔



．商品規格：
尺寸：50*36*14mm
重量：15g
芯片：L9110S
供電電壓：2.5 – 12V
工作電流：0.8A



．連接說明：
– 10P黑色排針
A1 -> 接Arduino 的 IO
A2 -> 接Arduino 的 IO
B1 -> 接Arduino 的 IO
B2 -> 接Arduino 的 IO
C1 -> 接Arduino 的 IO
C2 -> 接Arduino 的 IO
D1 -> 接Arduino 的 IO
D2 -> 接Arduino 的 IO
+ VCC -> 接 2.5V-12V 電源
– GND -> 接電源GND



．商品包含:
1 x L9110S 四路馬達驅動模組
