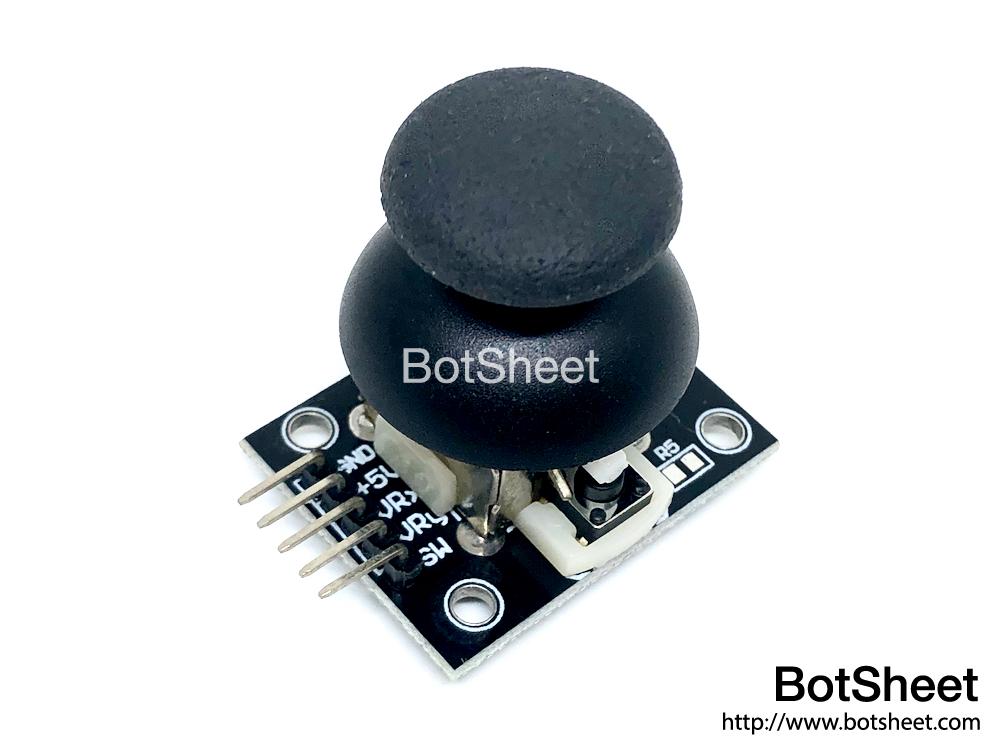

搖桿控制器 (5pin)



．商品簡介：
搖桿控制器類是一個類似於PS2（PlayStation 2）控制器上的 操縱桿。它是一個自定中心的彈簧操縱桿，這意味著當你釋放操縱桿時，它將自動定中心。它還包含一個舒適的杯型旋鈕/蓋，給人以拇指桿的感覺。

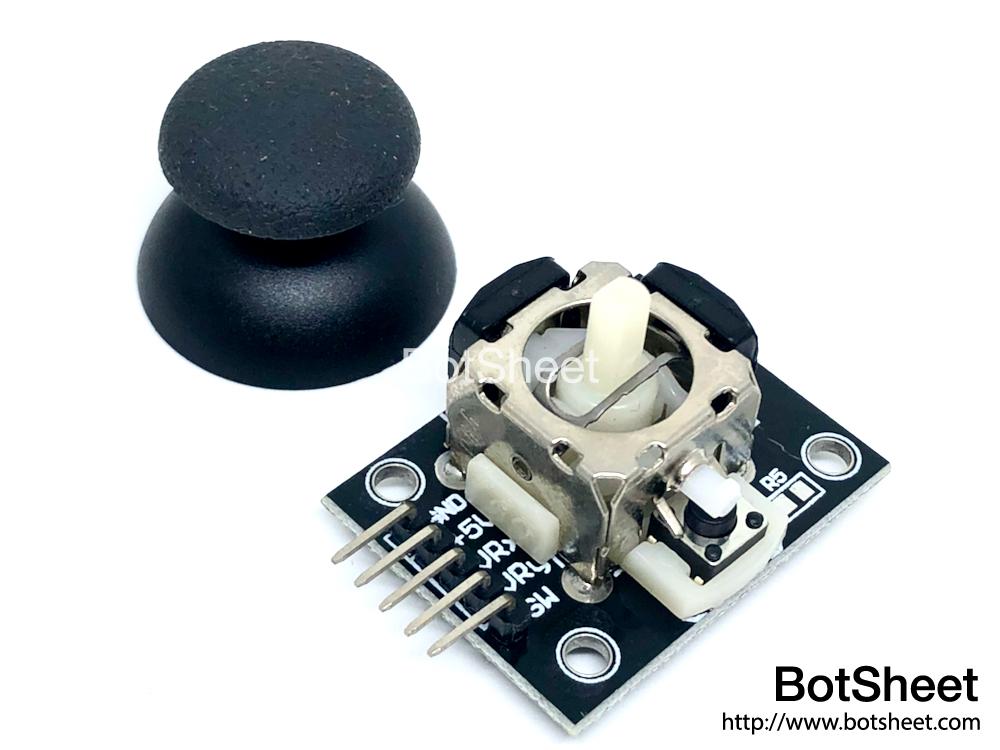

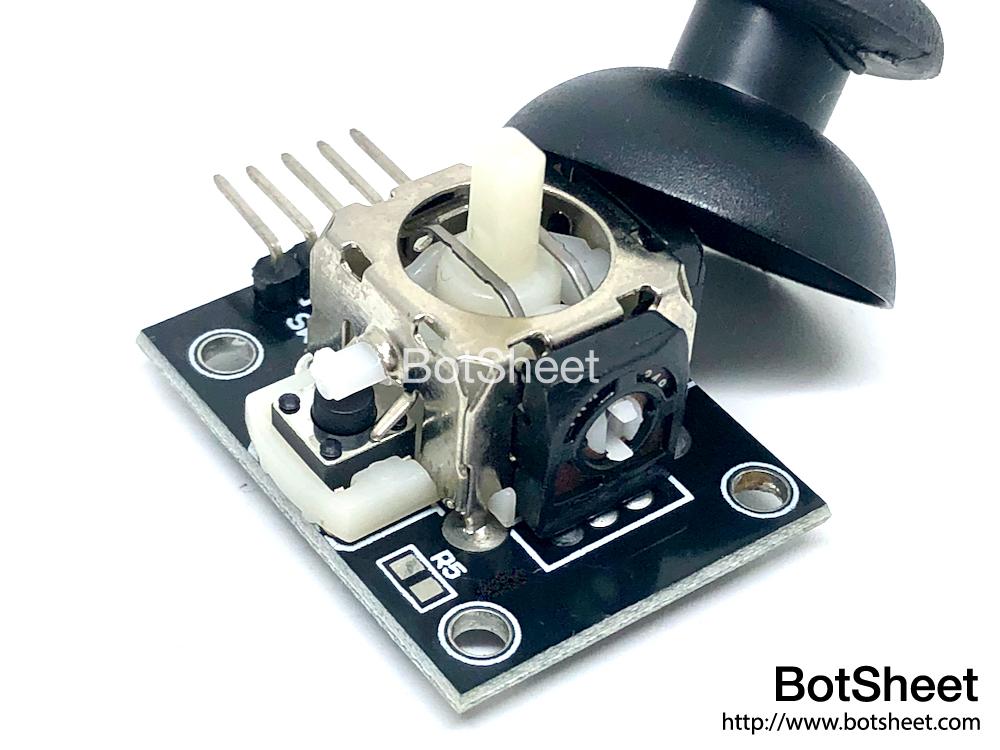

搖桿控制器的中間包含兩個連接在一起的電位器，一個用於垂直移動（Y軸），另一個用於水平移動（X軸）。該操縱桿還帶有一個開關（Z軸）。它在遊戲、機械人控制或遙控車方面可以說是非常方便的。



．主要用途：
遊戲、機械人控制



．商品特色：
– 容易與麵包板連接
– 兩個帶有GND的獨立10k電位器
– 帶有彈簧，能夠自動返回到中心位置
– 舒適的杯​​型旋鈕

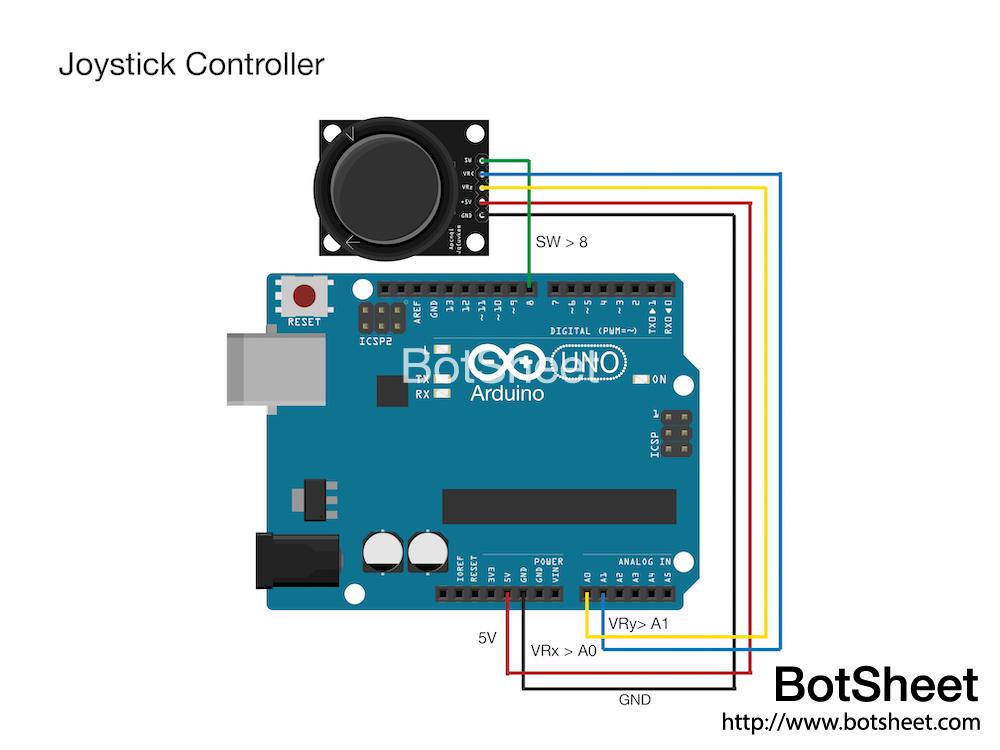

．接線說明：
GND：電源接地，將其連接到Arduino的GND引腳。
VCC：電源供應。可以把它連接到Arduino的5V輸出。
VRx：給出操縱桿在水平方向（X坐標）的讀數，即操縱桿被推到多遠的位置。
VRy：給出操縱桿在垂直方向上的讀數（Y坐標），即操縱桿被向上和向下推了多遠。
SW：按鈕的輸出。它是常開的，意味著SW引腳的數碼讀數將是高電平。當按鈕被按下時，它將連接到GND，輸出為LOW。



．商品規格：

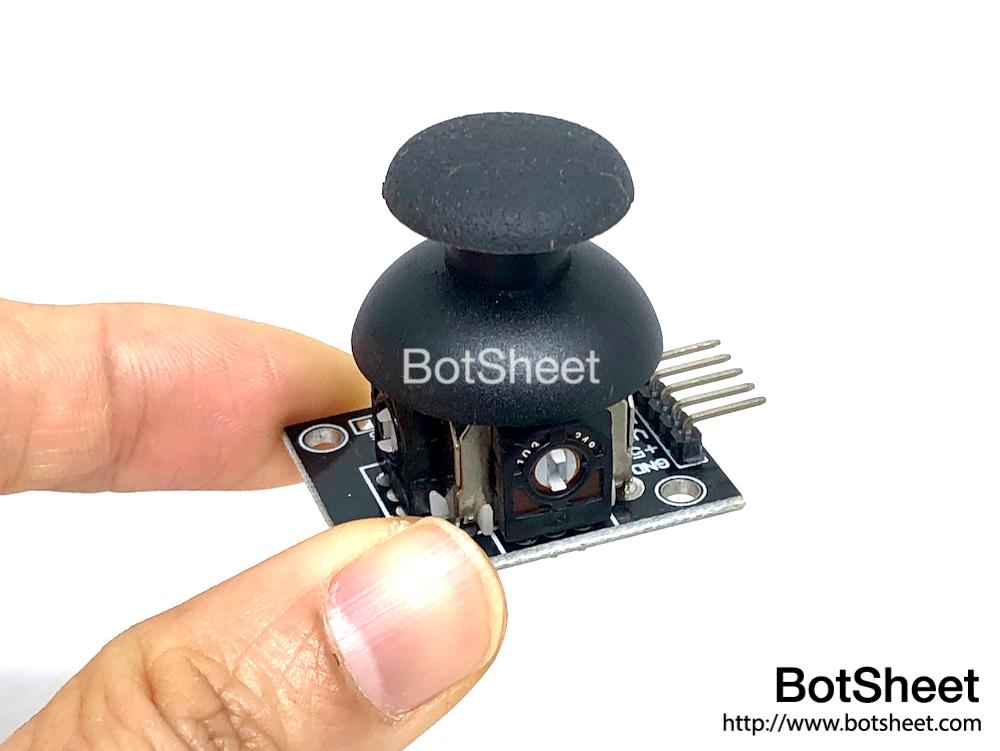

尺寸：33*33*35mm
重量：12g
電壓：3.3-5V



．商品包含:
1 x 搖桿控制器 (5pin)



・示範短片：



．程式範例：
