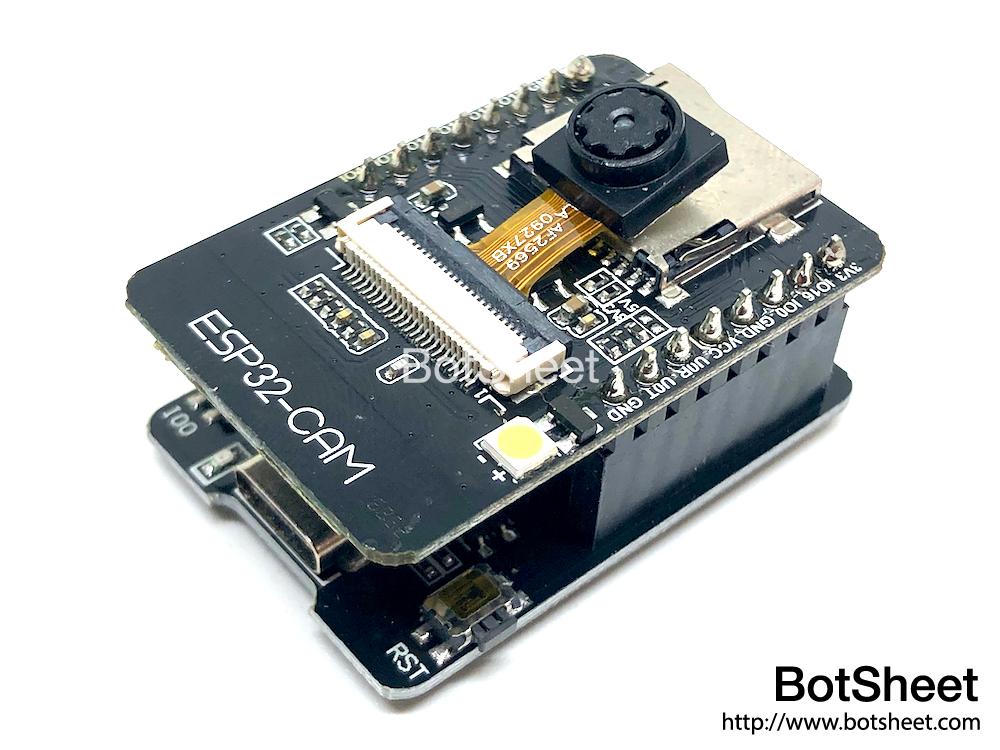

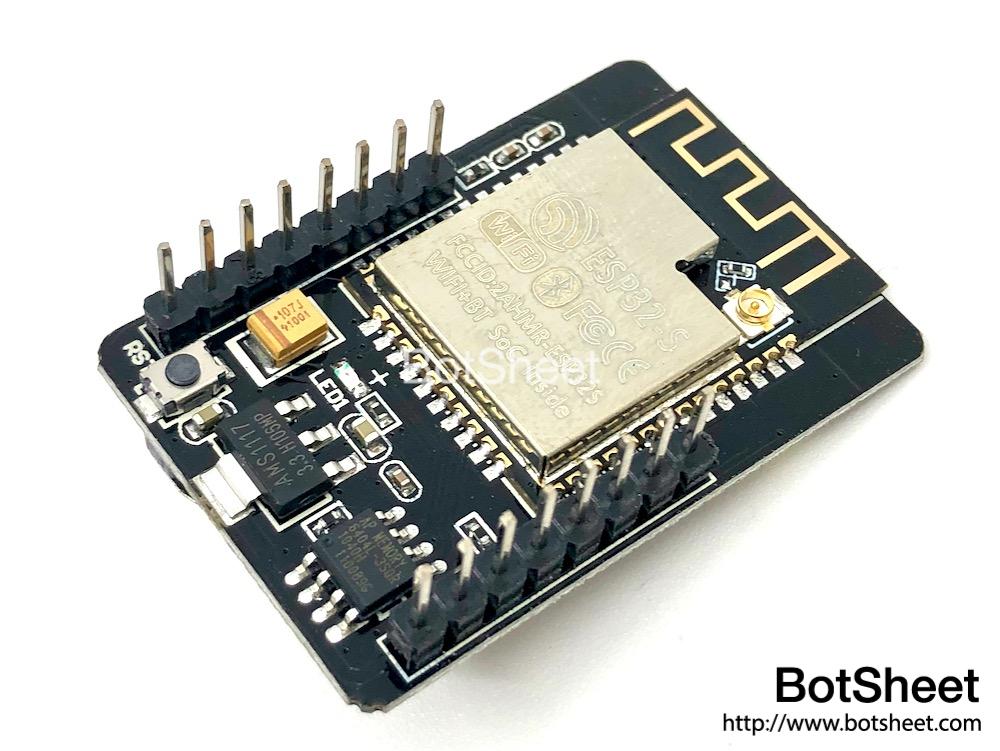

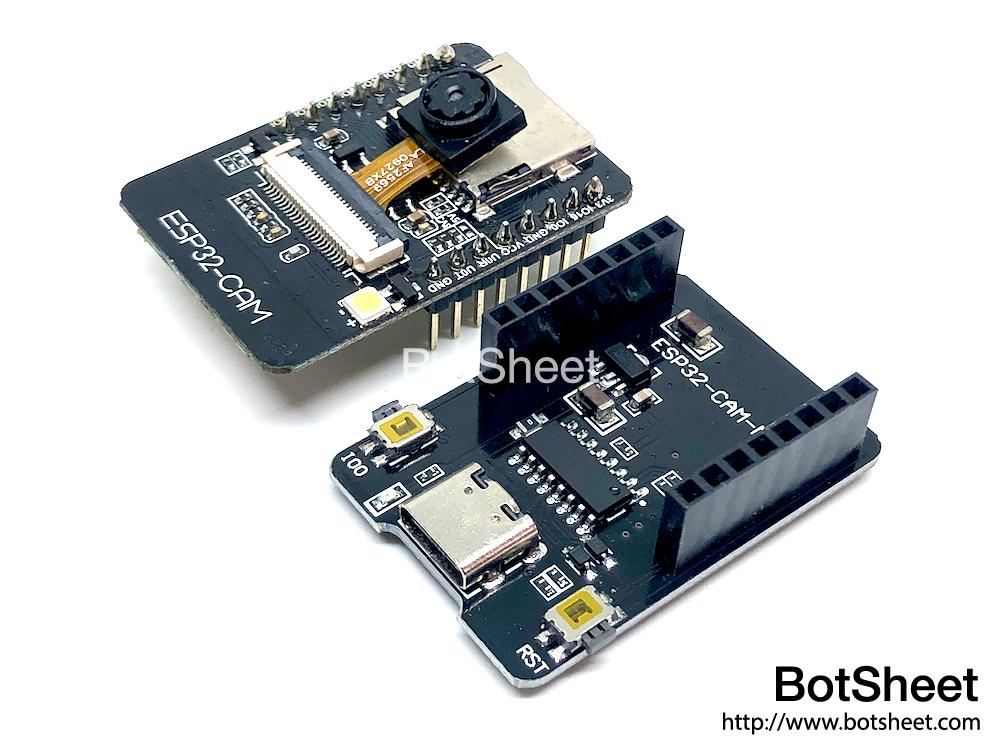

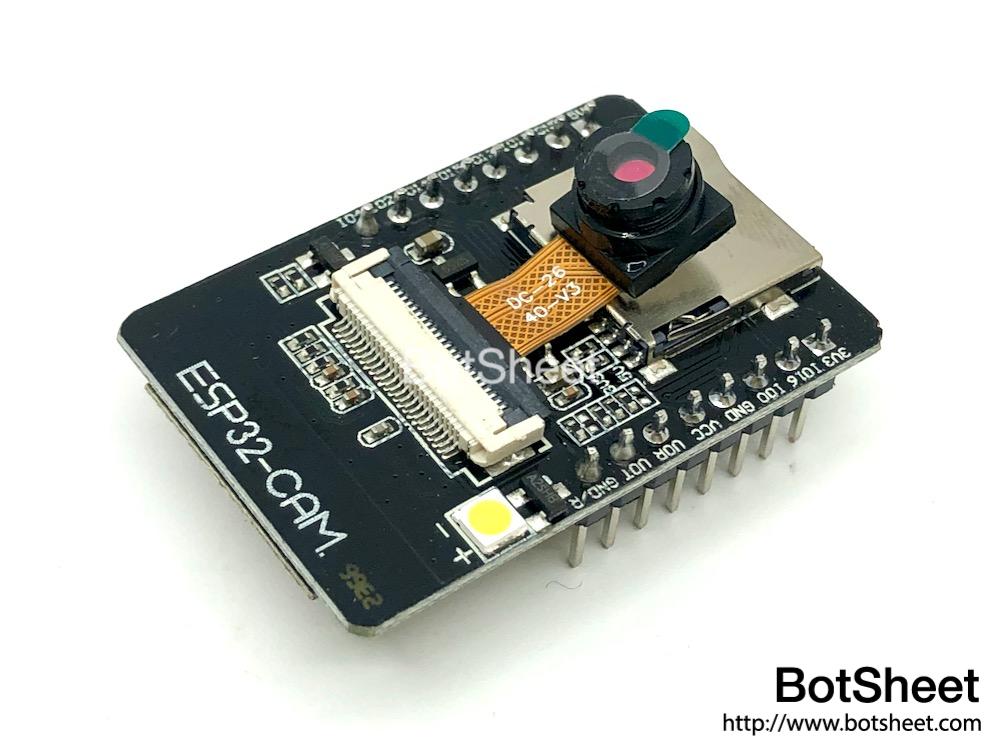

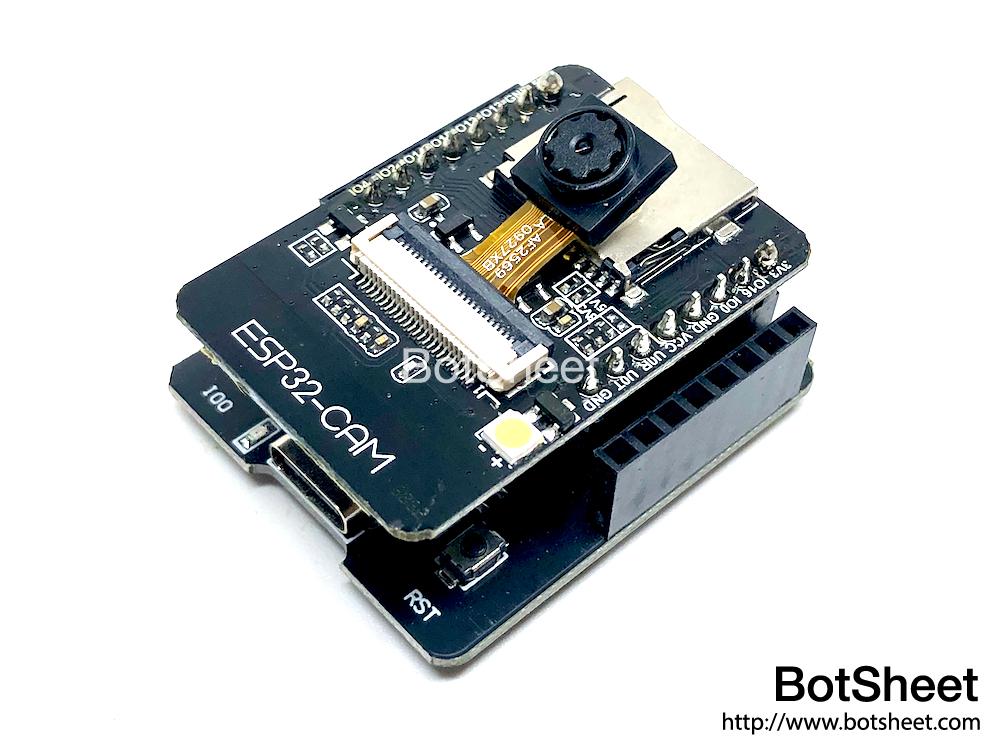

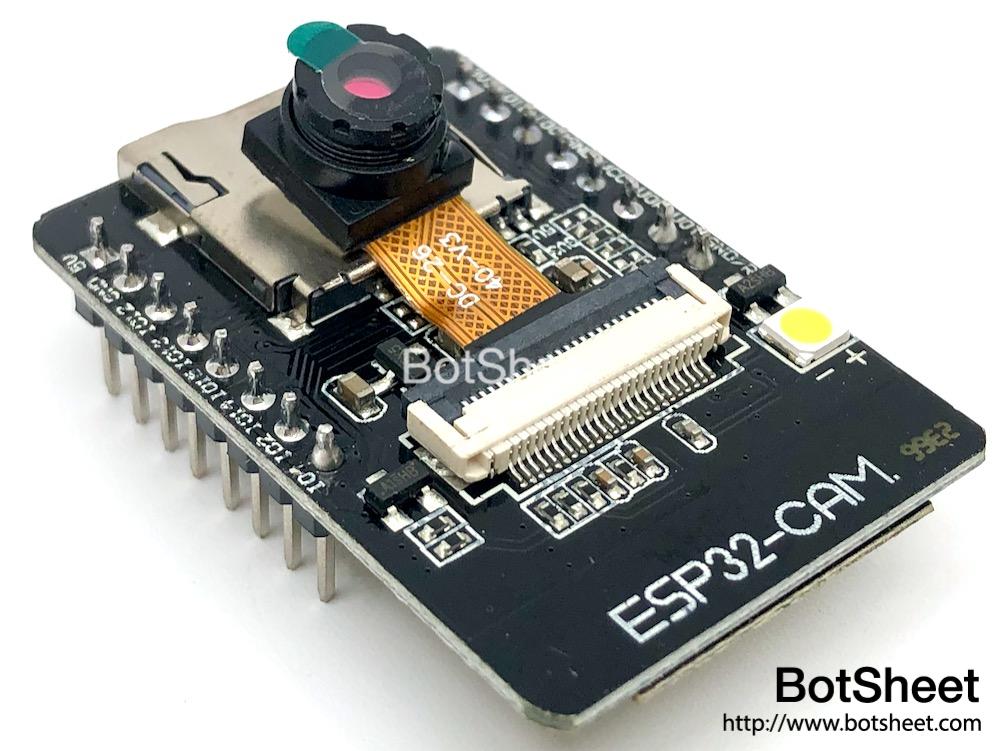

ESP32-Cam 網絡攝像開發板











．3D模型：

．商品簡介：
ESP32-CAM是一款非常細小尺寸的攝像頭開發板，僅有27*40.5*4.5mm大小，可以作為一個系統獨立運行，深度睡眠電流只達到6mA。
ESP-32CAM廣泛運用在各種物聯網的開發，它適用於家庭智能設備、工業無線控制、無線監控、QR無線識別、無線定位系統信號和其他物聯網應用。它是物聯網應用的一個理想解決方案。
ESP-32CAM採用DIP封裝，可直接插入背板，實現產品的快速生產，為用戶提供簡單可靠性的開發方式，便於應用於各種物聯網硬件終端。

．主要用途：
製作監控設備、機械人鏡頭、人面辨識系統

．產品特性：
– 最小的802.11b/g/n Wi-Fi BT SoC模塊
– 低功耗32位CPU，也可作為應用處理器使用
– 高達160MHz的時鐘速度，綜合計算能力高達600 DMIPS
– 內置520KB SRAM，外置4MPSRAM
– 支援UART/SPI/I2C/PWM/ADC/DAC

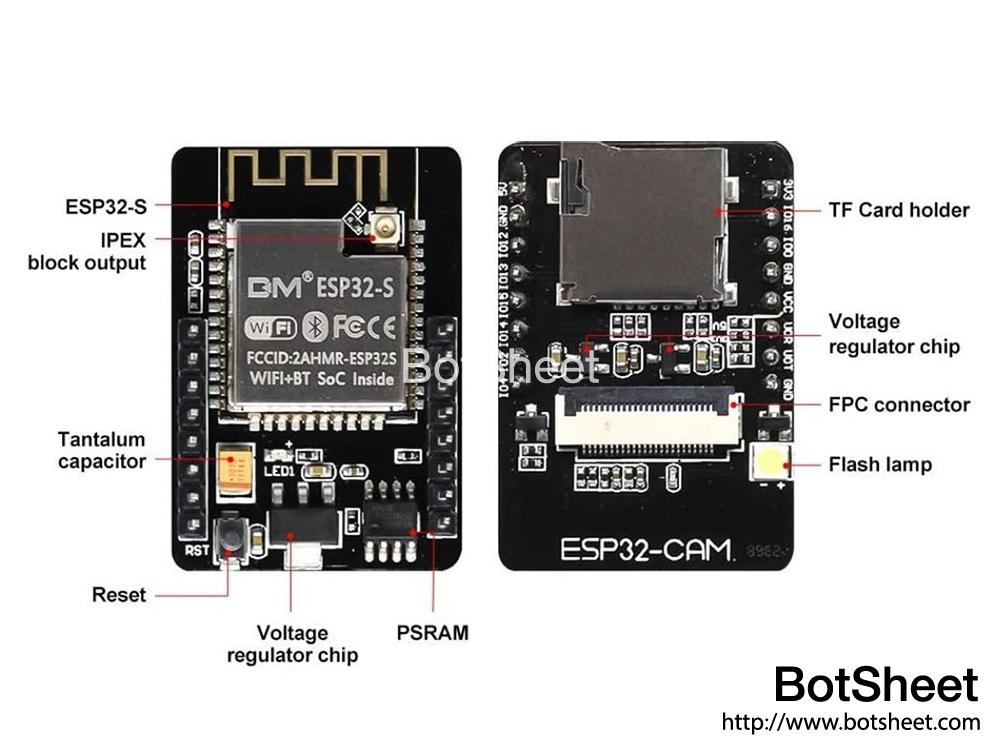

– 支援OV2640和OV7670相機，內置Flash燈。
– 支援圖像WiFI上傳
– 支援TF卡
– 支援多種睡眠模式。
– 嵌入式Lwip和FreeRTOS
– 支援STA/AP/STA+AP操作模式
– 支援智能配置/AirKiss技術
– 支援串口本地和遠程固件升級（FOTA）

．商品規格：

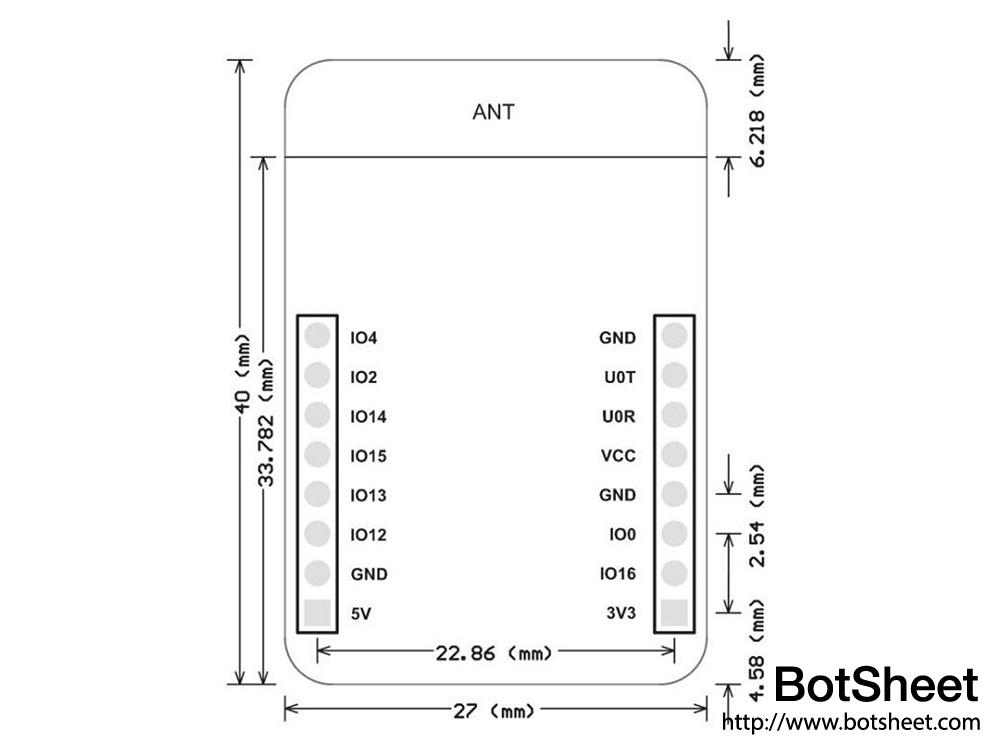

尺寸：40.5*27*4.5mm
重量：20g
電壓：3V
封裝：DIP-16
SPI Flash：32Mbit
內存：520KB SRAM + 4M PSRAM
接口型式：UART、SPI、I2C、PWM
支援TF卡：Micro-SD

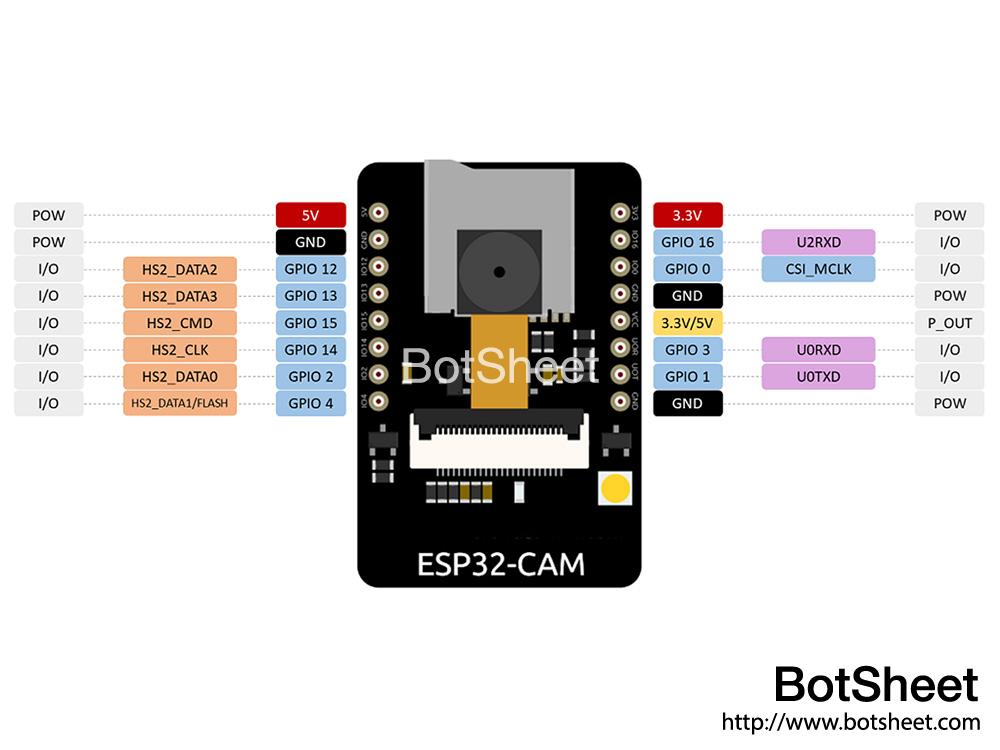

IO接口：9個
圖像輸出格式：JPEG(僅OV2640支持)，BMP，Crayscale
天線形式：板載PCB天線，增益2dBi
發射功率：802.11b: 17±2 dBm (@11Mbps)
供電電壓：5V
藍牙：Bluetooth 4.2 BR / EDR 和 BLE standards
Wi-Fi：802.11 b/g/n/
安全制式：WPA/WPA2/WPA2-Enterprise/WPS

．商品包含：
1 x ESP32-Cam 網絡攝像開發板
1 x 攝像機模組OV2640-FPC-24P-0.5毫米-21毫米- 200 megapix
