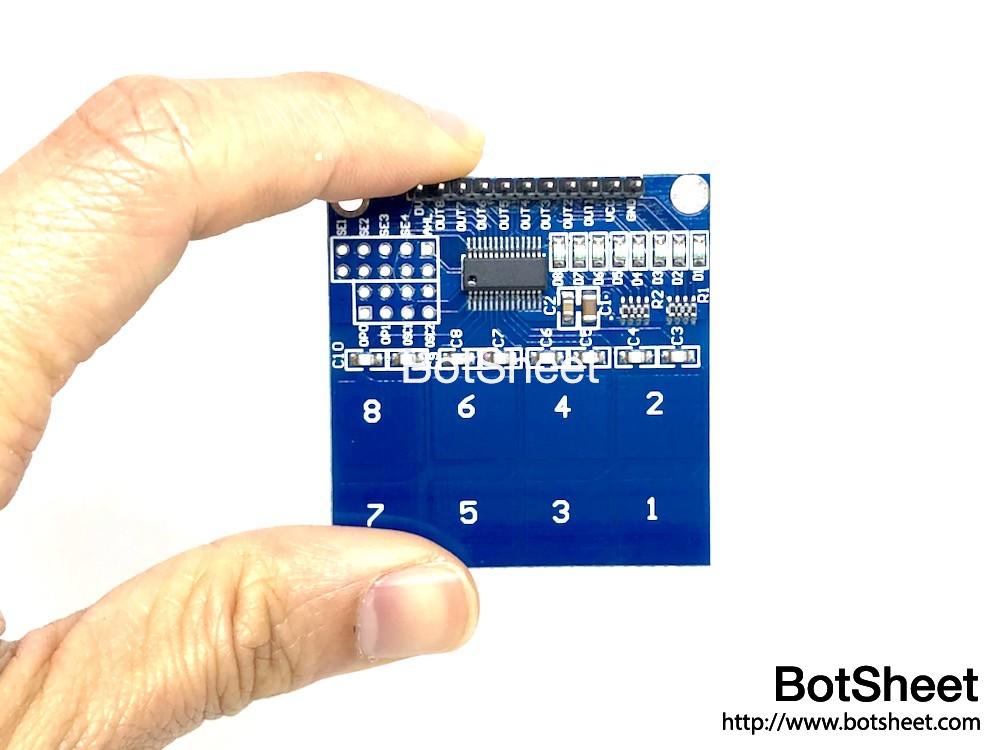

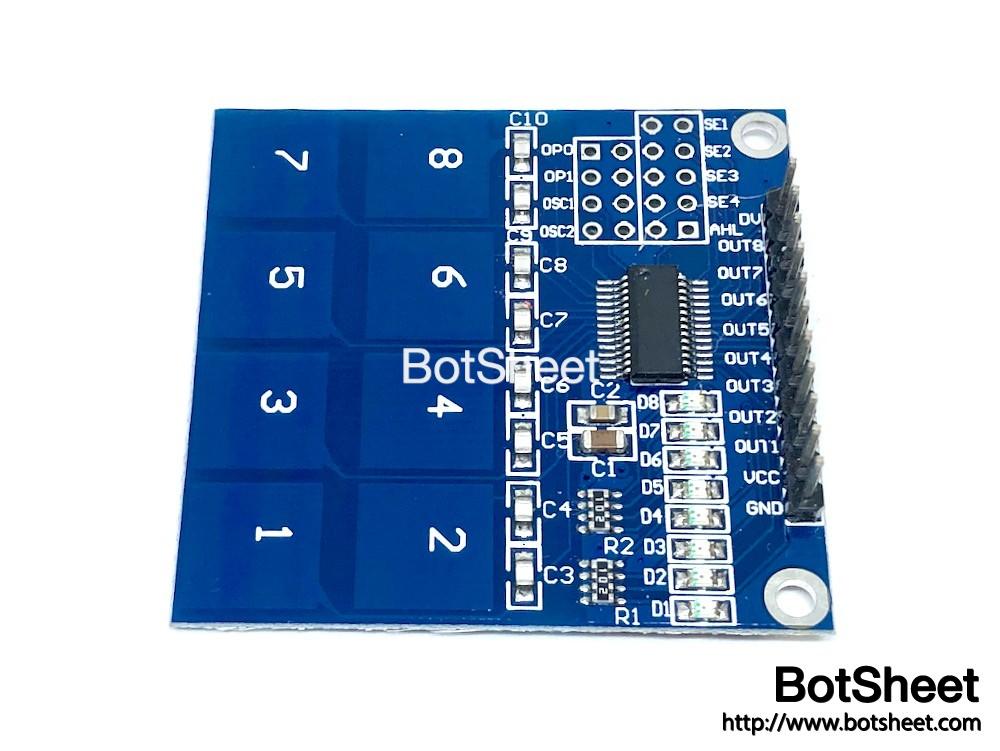

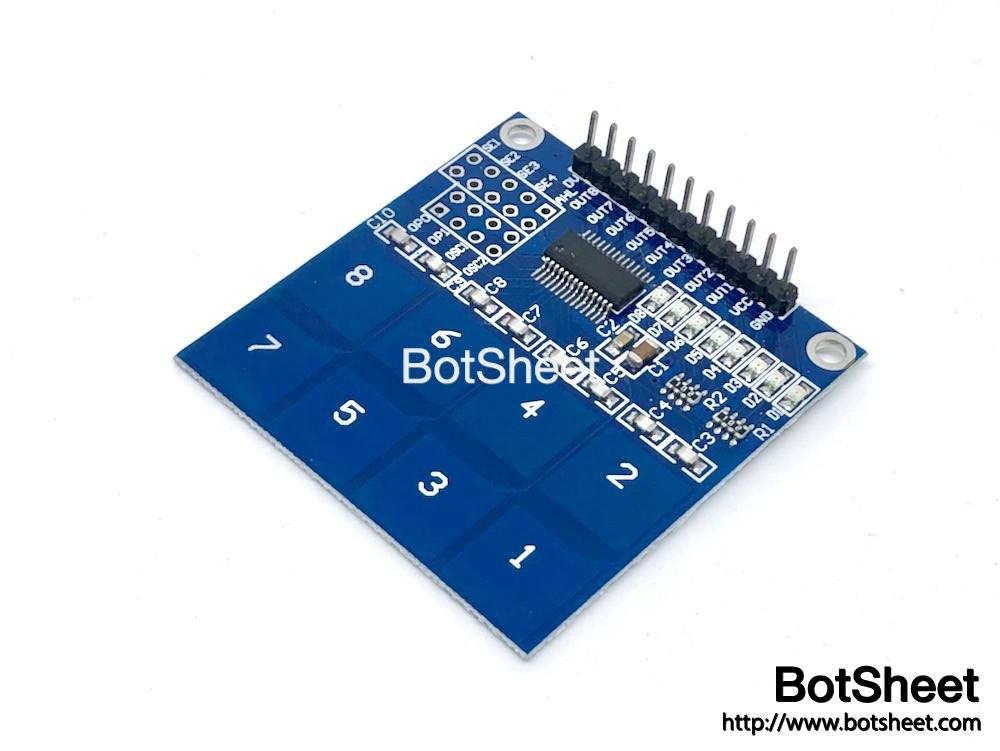

8鍵電容式數碼觸摸傳感器 TTP226


．商品簡介：
這個模組使用一個TTP226觸摸檢測器IC，提供8個觸控按鍵。這個IC具有低功耗，被設計用來取代傳統的按鈕。當我們離一個按鈕幾毫米遠的時候，電子電路就會檢測到一個信號。該芯片能夠在2~5.5V的輸入電壓下運作，每個按鍵都有獨立的通道，當觸摸按鍵被按下時，會產生一個高電壓。該模組帶有64級靈敏度可供選擇。靈敏度和模式可以通過引腳而改變為各種設置。


．商品規格：
尺寸：45*48*8mm
重量：8g
電壓：3.3-5V
芯片：TTP226


．接線說明：
GND：連接到Arduino的GND引腳。
VCC：連接到Arduino的5V引腳。
OUT1：連接到Arduino的數碼引腳2。
OUT2：連接到Arduino的數碼引腳3。
OUT3：連接到Arduino的數碼引腳4。
OUT4：連接到Arduino的數碼引腳5。
OUT5：連接到Arduino的數碼引腳6。
OUT6：連接到Arduino的數碼引腳7。
OUT7：連接到Arduino的數碼引腳8。
OUT8：連接到Arduino的數碼引腳9。


．商品包含:
1 x 8鍵電容式數碼觸摸傳感器


・示範短片：




．程式範例：
