藍牙2.0傳輸模組 HC-06

簡介：
HC-06是一個Arduino常用模組，它可以為你的項目添加雙向（全雙工）藍牙無線功能。你可以使用這個模組在兩個微控制器之間進行通信，比如Arduino，或者與任何具有藍牙功能的設備進行通信，比如手機或筆記本電腦。目前已經有很多android應用程序，這使得這個過程變得更加簡單。該模組在USART的模式下，以9600波特率(Baud Rate)進行通信，因此它很容易與任何支持USART的微控制器連接。我們還可以通過使用命令模式(Command Mode)配置模組的預設值。因此，如果你正在搜尋一個無線模組，可以將數據從電腦或手機傳輸到微控制器，或者反之亦然，那麼這個模組可能是你的正確選擇。

HC-06有兩種工作模式，一種是數據模式 (Data Mode)，在這種模式下，它可以發送和接收其他藍牙設備的數據，另一種是AT命令模式(AT Command Mode)，在這種模式下可以改變設備的預設設置。在這兩種模式中，我們可以通過引腳說明中的按鍵引腳對設備進行操作。



．主要用途：
可以使用這個模組在兩個微控制器之間進行通信，比如Arduino，或者與任何具有藍牙功能的設備進行通信，比如手機或筆記本電腦



．商品特色：
可以輕鬆地通過藍牙與筆記本電腦或手機接口



．商品規格：
尺寸：17*44*7mm
重量：3g
電壓：3.3-6V
工作電流：30mA
型號：HC-06
通訊：USART 和 TTL兼容
制式：藍芽2.0
預設藍牙名稱：HC-06
預設密碼：1234 或 0000
傳輸模式：Slave
預設模式：Data Mode
預設Baud Rate：9600, 8, N, 1
支援Baud Rate：9600, 19200, 38400, 57600, 115200, 230400, 460800
Command 模式 Baud Rate：38400, 8, N, 1
預設Firmware：LINVOR

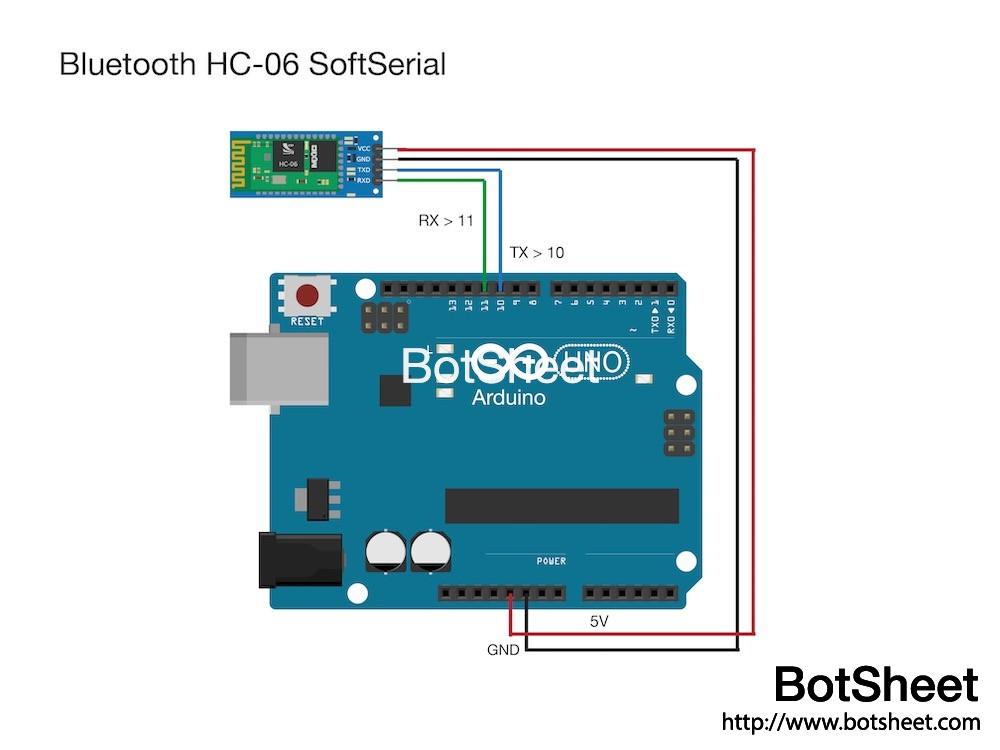

．接線說明：
HC-06 GND – 接 Arduino GND Pin
HC-06 VCC (5V) – 接 Arduino 5V
HC-06 TX – 接 Arduino Pin 10 (soft RX)
HC-06 RX – 接 Arduino Pin11 (soft TX)

．商品包含:
1 x 藍芽2.0傳輸模組 HC-06







．程式範例：
