8×8 LED矩陣 MAX7219

．商品簡介：

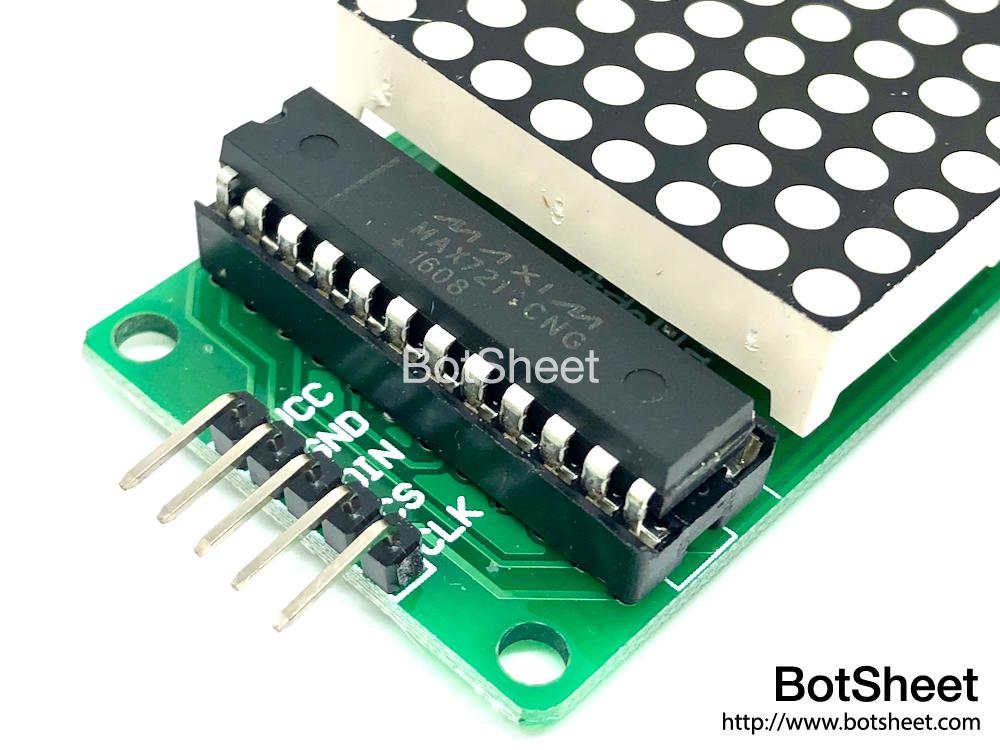

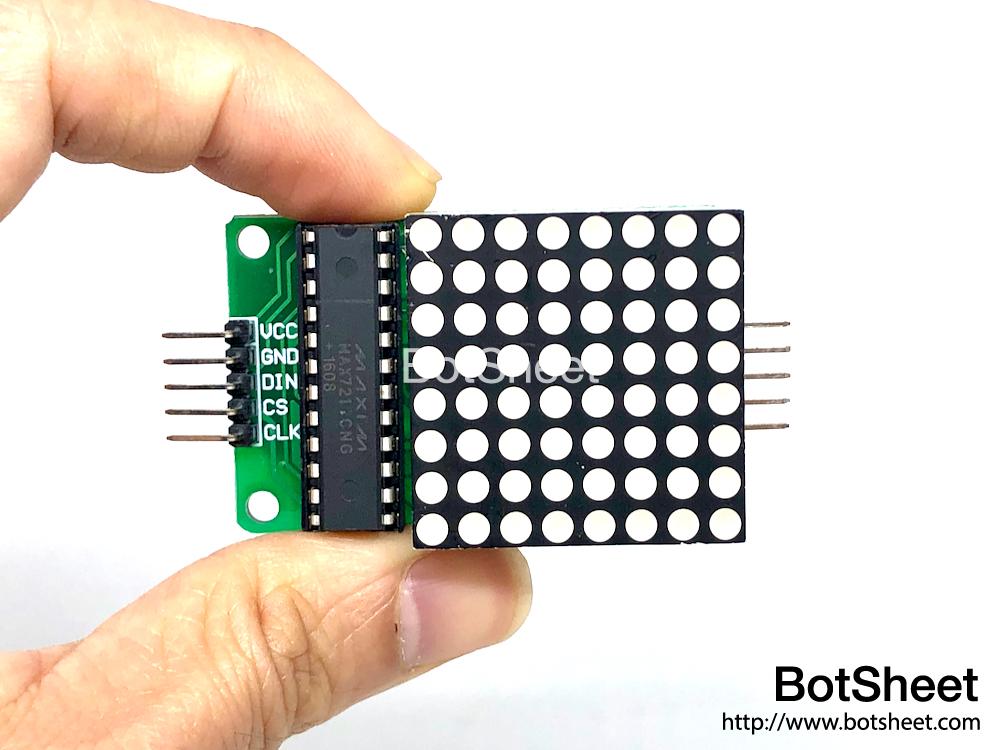

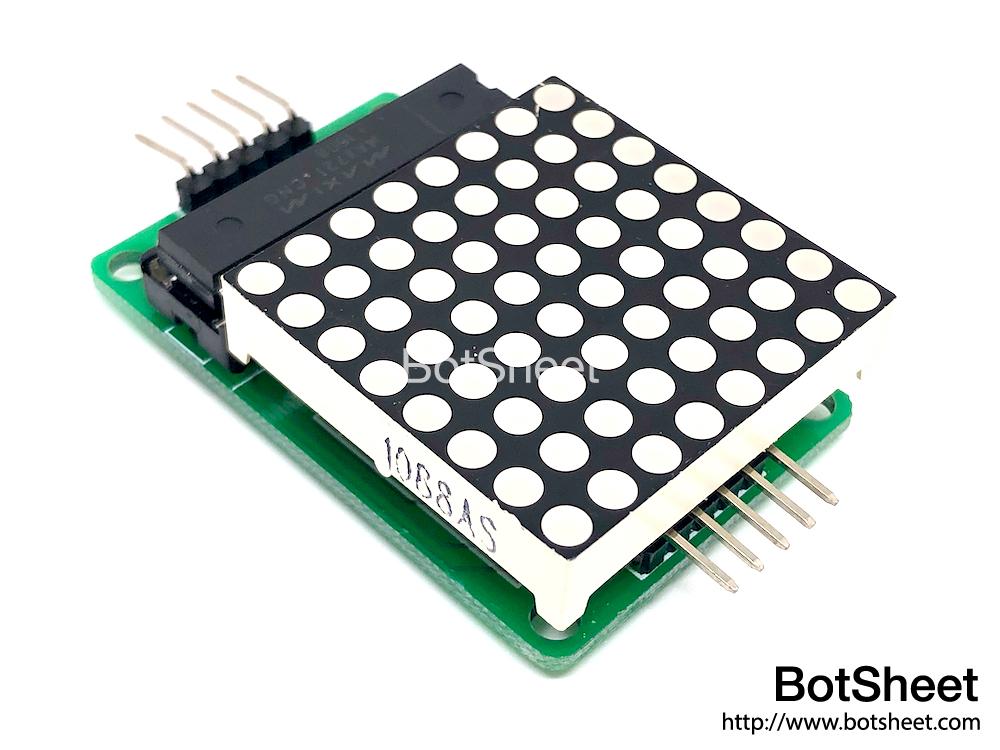

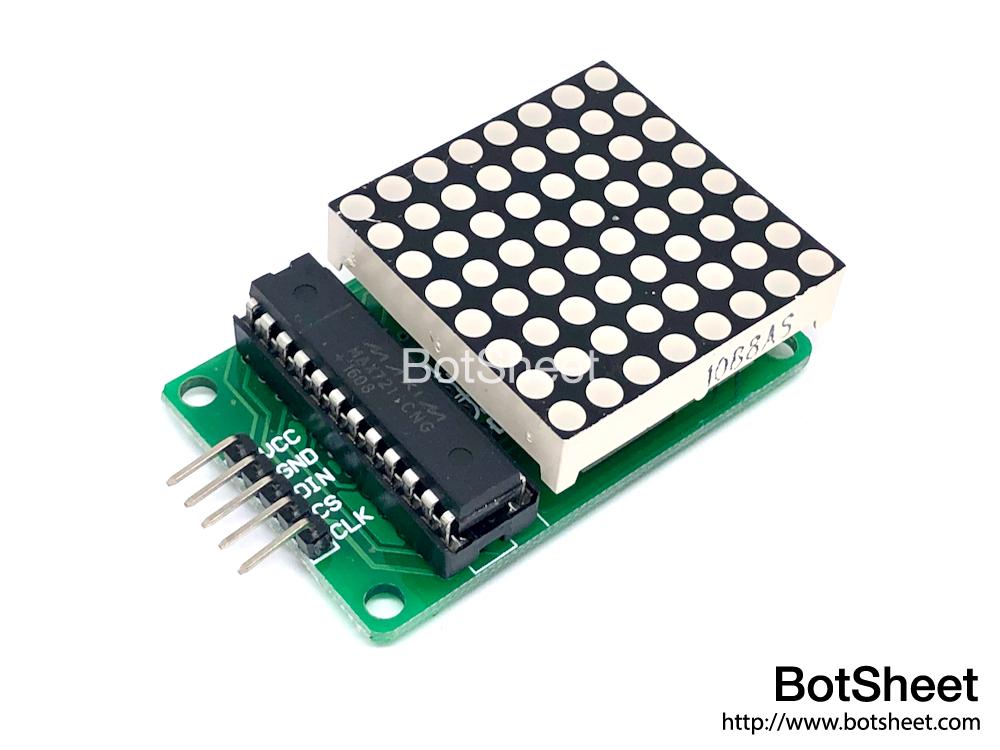

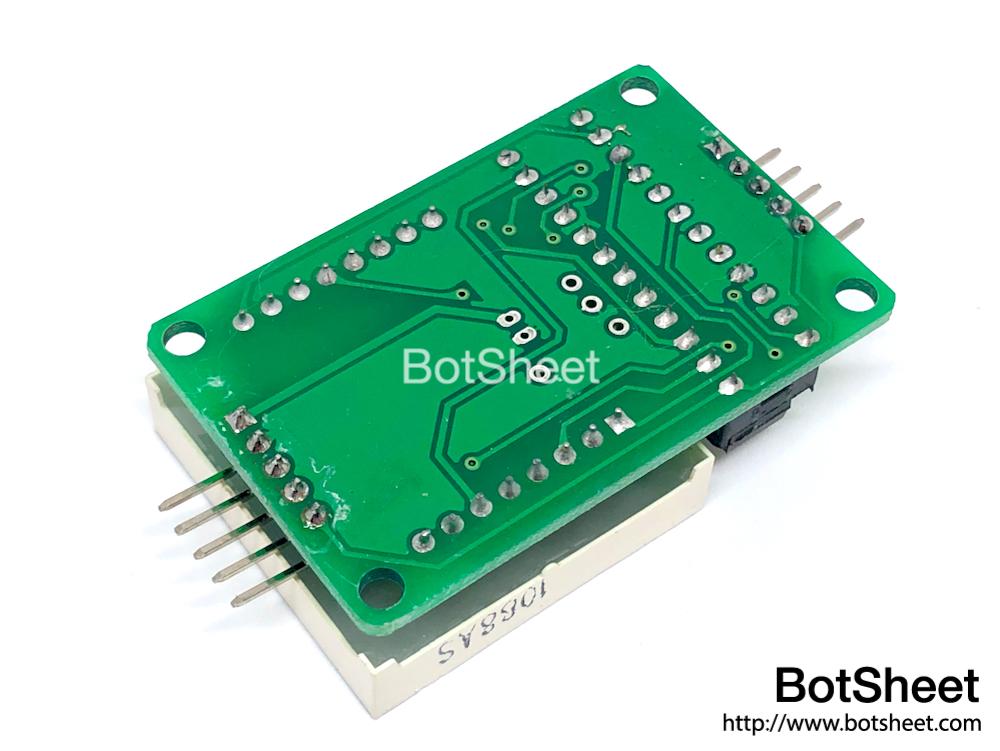

8×8 LED矩陣 MAX7219顯示模塊組有一個1.3英吋的顯示器，由64個LED點陣組成，透過板上內置MAX7219 驅動器。
MAX7219是一款流行的7段顯示器驅動芯片，支持許多控制LED顯示屏的功能，如打開/關閉顯示器和調整LED亮度。
通過3線的SPI介面，能夠輕鬆與MCU進行通信。一旦MCU對顯示屏進行更新，MAX7219就會負責保持顯示屏刷新的所有工作。



．主要用途：
以LED點陣顯示文字或圖形。



．商品特色：
– 模組帶有輸入和輸出接口，能夠把多個模組並聯起來



．商品規格：
尺寸：32*62*13mm
重量：16g
電壓：5V
介面：SPI
芯片：Max7219
螺絲孔：4個螺絲孔，孔徑3mm



．接線說明：
VCC – 連接到5V。
GND – 連接到系統地線，需要與MCU共用。
DIN – 連接到MCU的任何數碼腳位。
CS / LOAD – 連接到上的任何數碼腳位。
CLK – 連接到MCU上的任何數碼腳位。



．商品包含:
1 x 8×8 LED矩陣 MAX7219
5 x 杜邦線
