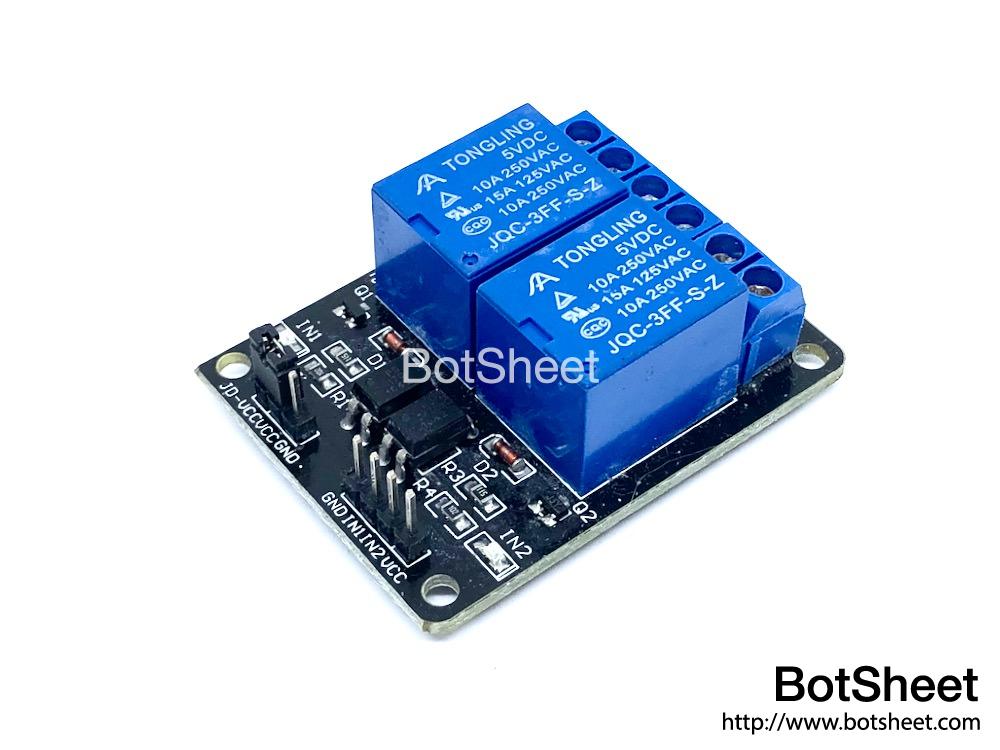

2路繼電器模組 (5V)

．商品簡介：
繼電器(Relay) 是一種電流控制模組，具有輸入迴路和輸出迴路，常用於自動控制電路中，能夠把較小的電流去控制較大電流的一種「自動開關」。在電路中起著自動調節、安全保護、轉換電路等作用。

．主要用途：
製作智能家居系統

．商品規格：

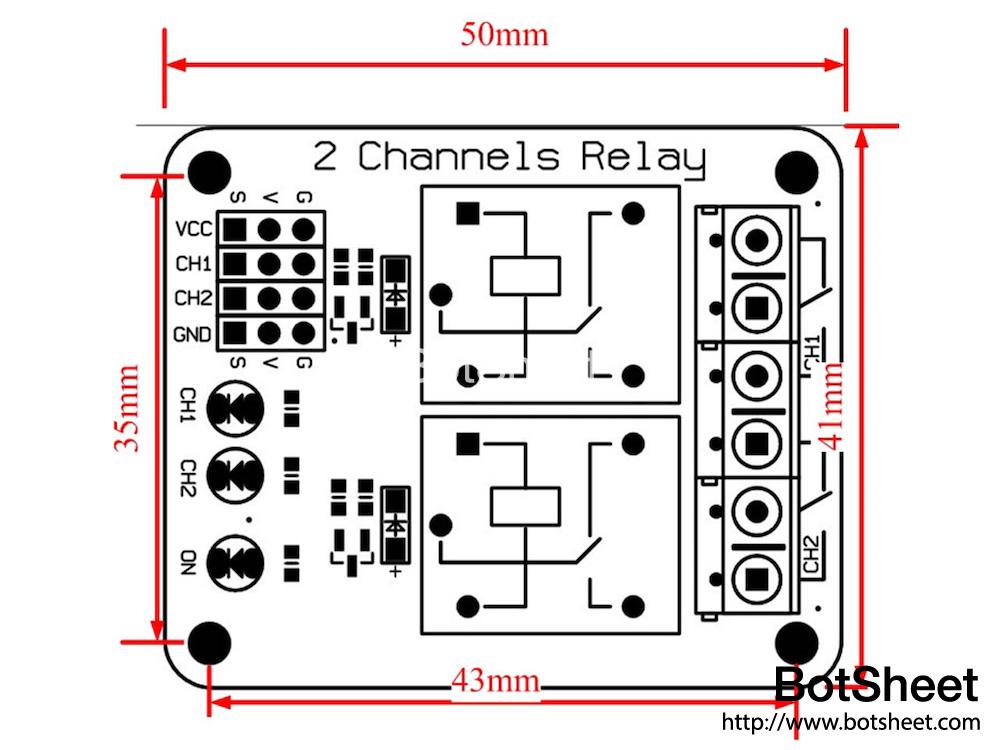

尺寸：38*50*17mm，螺絲孔3.1mm
重量：31g
芯片：T73-5V SRD-5VDC-SL-C 5-Pin Power Relay
電壓：5VDC
電流：大於100mA
負載：250V10A交流 或 30V10A直流

．商品適用：
Arduino, Raspberry Pi

．接線說明：
– 控制引腳
VCC：引腳為內置光耦合器供電，也可選擇為繼電器的電磁鐵供電（如果你保持跳線的位置）
GND：連接公共的地線
IN1和IN2：用於控制繼電器。這兩個引腳是有源低電平，當你把引腳拉到低電平時，繼電器將被激活，當你把引腳拉到高電平時，它將會停止。

– 電源選擇引腳
JD-VCC：為繼電器的電磁鐵供電。當跳線帽連接時，它會從Arduino的5V取電，如果沒有跳線帽，需要連接一個獨立的電源上。
VCC：當跳線帽連接時，這個引腳被短路到JD-VCC引腳。
GND：公共地線連接。

– 輸出端子
COM：連接到你打算切換的信號上
NC：默認連接到COM引腳，除非你從Arduino向繼電器模塊發送信號以斷開連接。
NO：默認是開放的，除非你從Arduino向繼電器模組發送信號來進行連接。

．商品包含:
1 x 2路繼電器模組 (5V)
